所設想的孔不與模型相交.如果想將特征鏡像/陣列到脫節實體,請使用幾何體陣列.怎么辦?

查看數: 6693 | 評論數: 8 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2021-6-4 18:51

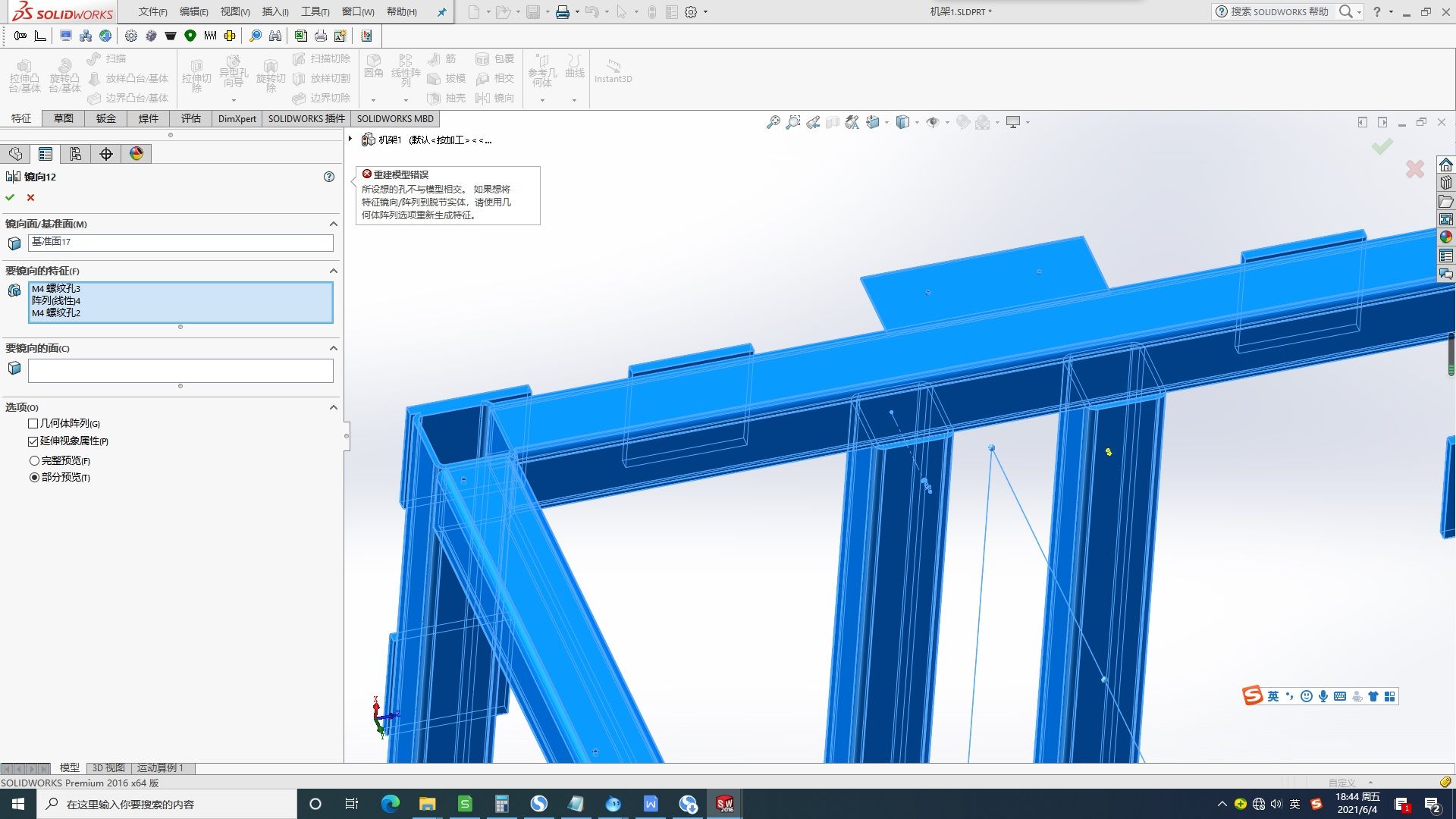

大家好！SW零件模型中，陣列孔特征時報錯，報錯信息如下：“所設想的孔不與模型相交。如果想將特征鏡像/陣列到脫節實體，請使用幾何體陣列選項重新生成特征。” 怎么辦？實體怎么會脫節？謝謝！ ...

回復

Dreaming___snai 發表于 2021-6-7 08:30:26

sjzrifdsa 發表于 2021-6-6 11:23
我是用SW在零件文件中用3D草圖繪制的機架，難道不屬于一個實體嗎？我在一個方通的腿上打孔，然后鏡像到另 ...

你看一下設計樹最上方的實體數量就知道了

七擒孟獲 發表于 2021-6-7 08:24:23

你要是把它組合成一個實體就失去焊件多實體的意義了，你鏡像的時候把幾何體陣列打勾就好了

sjzrifdsa 發表于 2021-6-6 23:33:21

遠祥發表于 2021-6-6 22:39
可以的，只要相連也能鏡像，不相連的話是不行的。

需要手動操作去把各個方通實體相連嗎？如何操作？謝謝！

遠祥 發表于 2021-6-6 22:39:01

可以的，只要相連也能鏡像，不相連的話是不行的。

sjzrifdsa 發表于 2021-6-6 11:23:55

Dreaming___snai 發表于 2021-6-5 16:58
陣列只能在同一個實體上用吧

我是用SW在零件文件中用3D草圖繪制的機架，難道不屬于一個實體嗎？我在一個方通的腿上打孔，然后鏡像到另一個方通的腿上，難道不行嗎？謝謝！

Dreaming___snai 發表于 2021-6-5 16:58:15

陣列只能在同一個實體上用吧

做鋼的 發表于 2021-6-5 15:33:26

明明應該以實體方式鏡像，樓主第一天知道結構構件方式建模出來的多實體嗎

未來第一站 發表于 2021-6-4 21:23:41

有孔整列出去了？
