求助：電機的選擇

查看數: 2682 | 評論數: 9 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2021-6-4 10:01

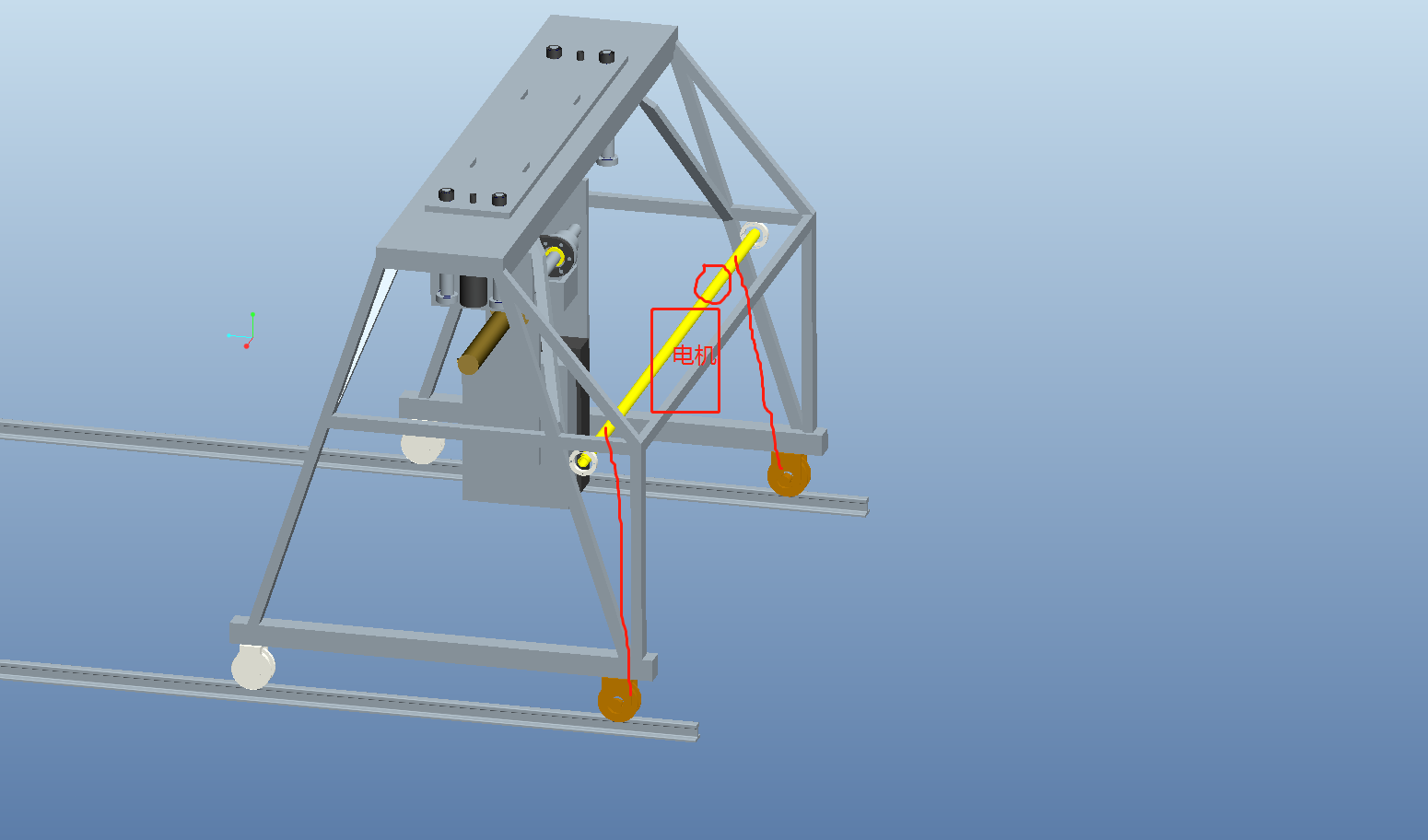

如圖：需要做圖中的位置安裝一個電機驅動，本人對電氣方面不了解，前面按一些公式算得的電機功率很小100W就能驅動，感覺應該不對，想請教一下?，F在是要用電機，通過長長的軸，再從軸傳動到下面的兩個輪子，鏈條鏈接 ...

回復

遠祥 發表于 2021-6-6 02:51:09

這是什么機構，感覺頭重腳輕，隨時會翻倒的可能。。。

海邊街道 發表于 2021-6-6 18:33:29

骨架還沒有腳輪大啊

hehuoren666 發表于 2021-6-4 17:00:38

呵呵

草帽210 發表于 2021-6-4 15:08:14

省委書記沙瑞金發表于 2021-6-4 11:16
你的傳動軸多大？鏈輪是什么規格減速比是多少？下面導軌上的輪子是多大？

鏈輪也不懂，有什么說法嗎，3分的可以嗎，總的傳動比是1-60，電機自帶1-30，中間的軸直徑60mm這樣，機會中間軸到下面輪子是用一樣齒數的鏈輪，電機到中間軸是1：2的齒數比，請問鏈輪和鏈條的規格哪個合適，有推薦的嗎

草帽210 發表于 2021-6-4 15:05:11

小車底下的輪子直徑160mm，我電機選個傳動比是1-30的，電機到中間軸再到下面的輪子，總的傳動比是1-2，所以電機到車輪是1-60，我按W=FV/0.8，算下來，要700W的電機，保險起見，可能以后會選750以上，估計會用1kw的吧，這樣選應該闊以吧

石頭887 發表于 2021-6-4 14:33:58

這個按功率選型，P=FV算出功率，根據功率選出電機后核算轉矩和速度是否夠，一般根據功率選出來都是夠的

sgxap666 發表于 2021-6-4 13:56:15

怕要一千瓦的電機才帶的動了

曉昀 發表于 2021-6-4 12:44:53

從底部的輪子上需要的扭矩，功率往電機輸出軸上推算需要電機輸出多大功率和扭矩？

再從底部導軌上輪子的轉速往電機輸出軸端推算電機軸端的轉速是多少？

省委書記沙瑞金 發表于 2021-6-4 11:16:07

你的傳動軸多大？鏈輪是什么規格減速比是多少？下面導軌上的輪子是多大？
