求助:SOLIDWORKS的焊件輪廓技巧

查看數: 2696 | 評論數: 6 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2021-6-3 10:18

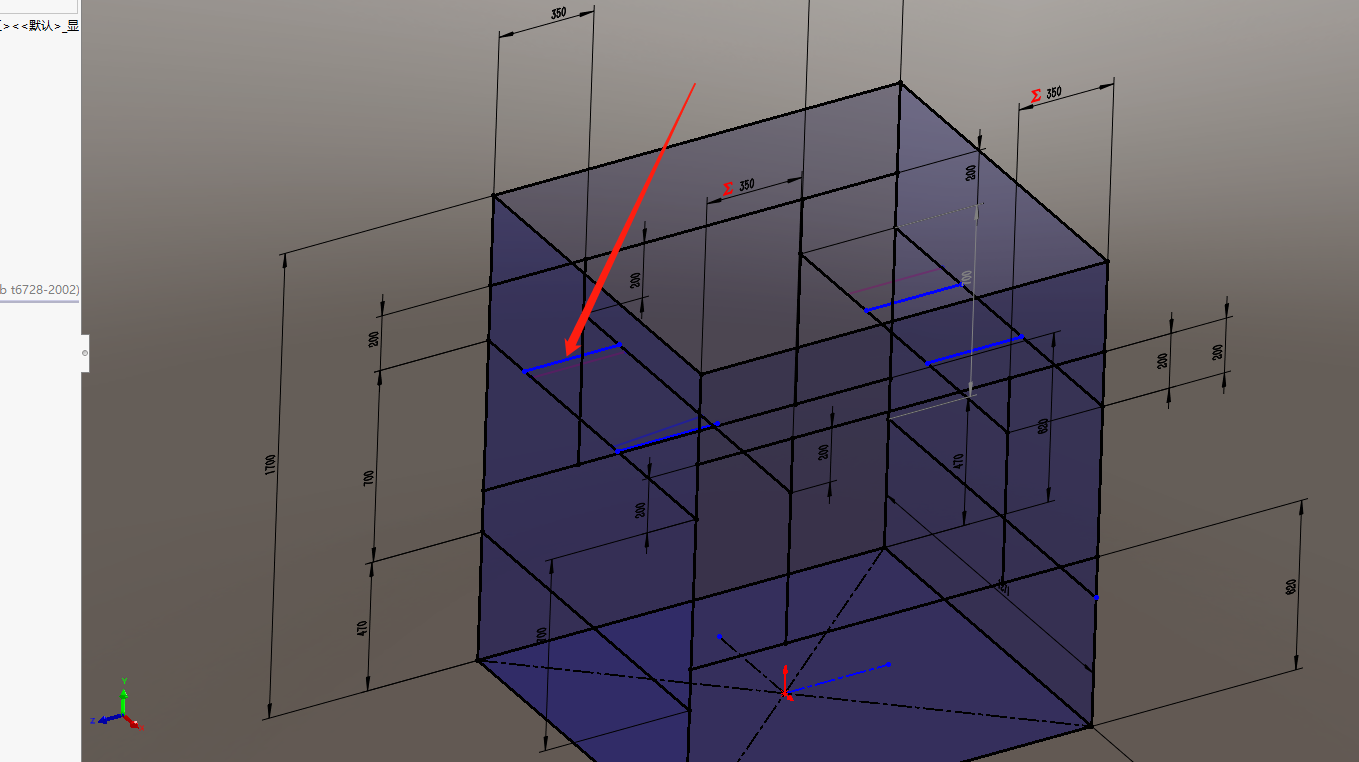

經常遇到這樣的問題這幾條藍色的線是準備和兩條黑色線條相交并且沿著Z軸，但是一約束就會報錯很難解決我也不知道約束的機制是啥解決又解決不了 ...

回復

水水5 發表于 2021-6-4 02:36:55

畫線的時候，合理選擇線所在的平面，即鼠標顯示的SYZ軸，盡量的按默認的引導線畫。

冷月梧桐 發表于 2021-6-4 00:17:27

重復約束了，而且重復的很多

未來第一站 發表于 2021-6-3 18:58:22

過定義了。

2011ayoon 發表于 2021-6-3 12:45:59

藍色兩端點被黑色線條約束住了，1、藍色線不加沿Z向，改成平行基準面，或者2、黑色線的Y軸高度（圖中200）刪掉一個

參與人數 1	威望 +1	收起理由
未來第一站	+ 1	問題描述清楚，顯得很專業！

xydyl16888 發表于 2021-6-3 10:42:28

尺寸標注重復了，刪除重復的尺寸就可以了

majingfeng 發表于 2021-6-3 10:39:37

看不到作圖過程誰知道啥原因
