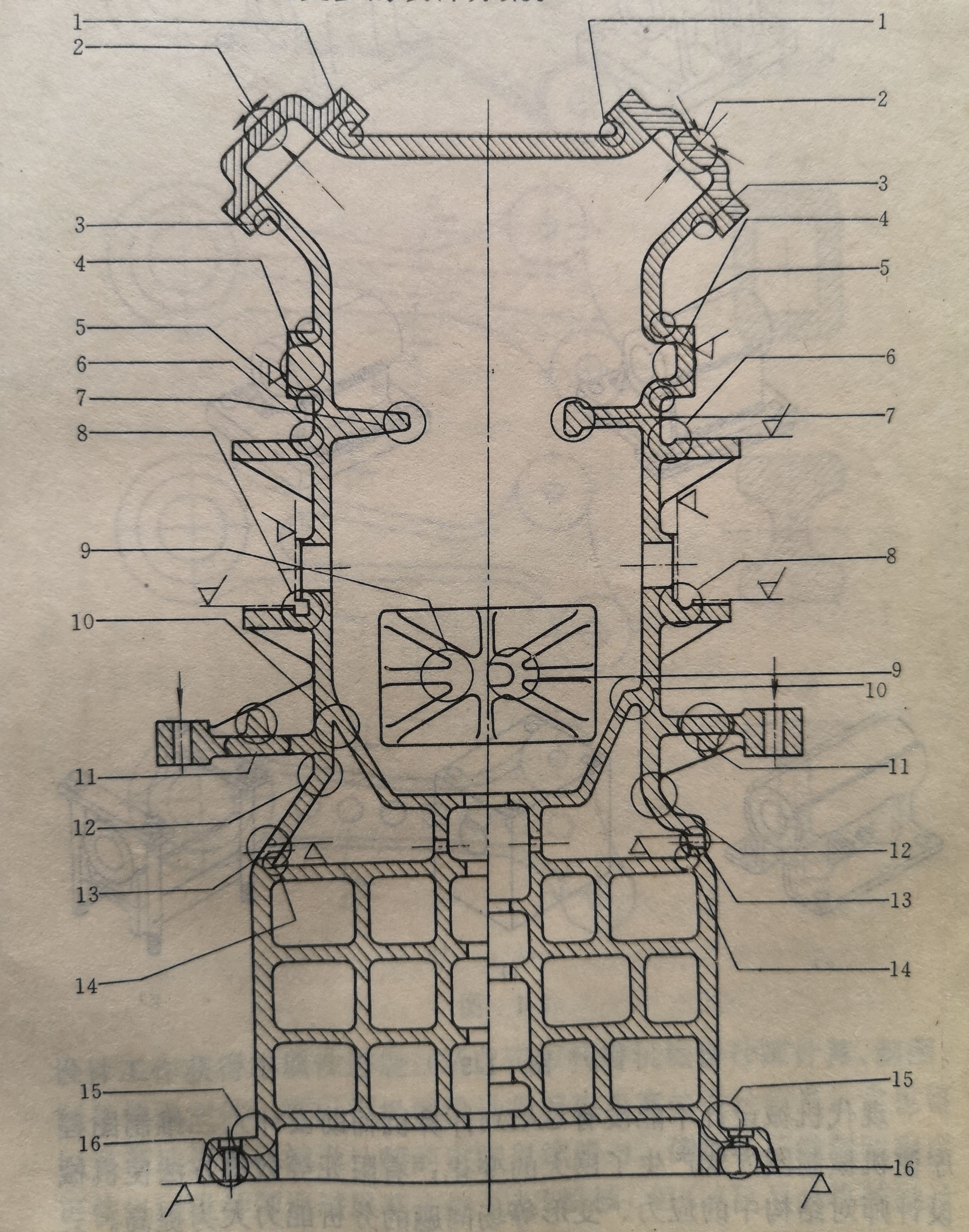

正文摘要:本帖最后由 move3309 于 2021-6-2 16:40 編輯 “左派”,“右派”,這倆詞早已塵封進了故紙堆,但作為機械工程師,當面對這張圖的時候,選擇作“左派”還是“右派”,立場必須鮮明。 選邊站隊并不難,但圖中16個 ... |
本帖最后由 oldpipe 于 2021-6-3 09:47 編輯 試解2、7、11: 2,鑄件冷卻從邊緣開始,左側結構到中心冷縮無法補償,已發生縮松現象,右側結構給了一個凹陷,冷縮時凹陷向扁平發展,多出的材料用于補償。從給出的載荷看,從內向外的壓力,使中心面向外膨脹,產生拉應力。右側的向內凹陷,也將載荷轉換成壓應力,符合逐件受力方式。 7,左側尖端遠離主體,冷卻過快,會發生很多相關缺陷。 11,結合旁邊孔上方的載荷方向看,鑄件抗壓不抗拉,所以加強筋放在載荷下方是合理的,左側結構使加強筋受拉力,是不合理的。 |
不懂 |
fire2009 發表于 2021-6-7 16:09 終于有了一份權威的解答,謝謝啦! |
學習了,這種機械設計需要有一定產品設計的功底! |
happilly 發表于 2021-6-2 17:42 熱節 |
歸結為幾點:1、各主體材料厚度盡量一致,加強筋的厚度為主體厚度0.5-0.7倍。2、材料流動性避免直角。3、不要有大的鑄造平面,因為你鑄不不。4、將十字加強改丁字加強筋。 |
左圖是設計初稿,右圖是工藝圖。當然11是設計問題。2是受力更好,平的也能接受。 |
本帖最后由 happilly 于 2021-6-3 11:12 編輯 oldpipe 發表于 2021-6-3 09:43 |
oldpipe 發表于 2021-6-3 09:43 厲害 |
