鋁型材連接件和面板干涉問題

查看數: 8463 | 評論數: 12 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2021-5-28 17:00

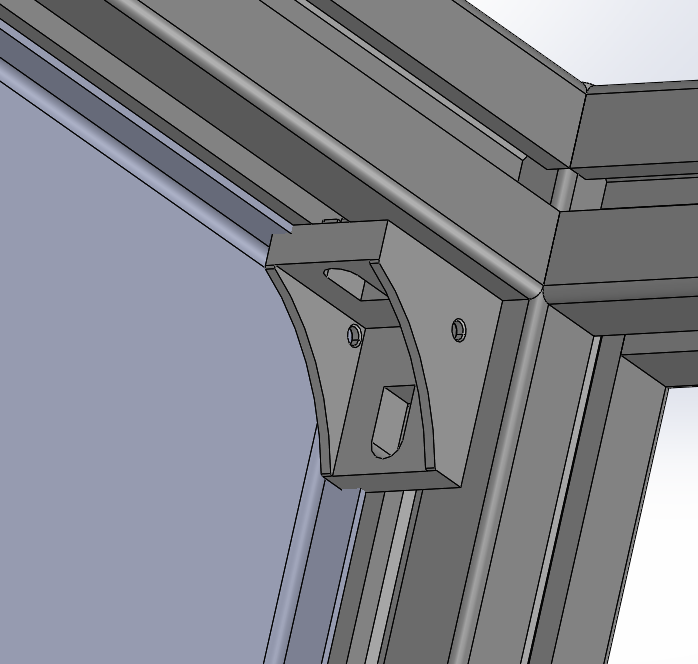

大家遇到過這樣的問題嗎？有沒有好的解決辦法。鋁型材的角連接件和面板干涉。面板想做的美觀所以折彎了，折彎邊也不能再窄了。

回復

lu19961116 發表于 2021-6-26 08:33:41

型材上打孔裝哨子就可以避開了

SolidWorks2995 發表于 2021-6-24 17:03:58

把鈑金切掉一塊就好了

子慕山阿 發表于 2021-6-1 15:51:31

啊？折彎板也不需要非得全折彎啊把干涉那段設計的時候去掉就好了啊外面看不出來什么的也

遠祥 發表于 2021-5-31 05:18:14

你可以把角件用到上層的角接處，再把這個型材上面往下打孔！

隨心yx 發表于 2021-5-29 14:25:28

用90°連接件

未來第一站 發表于 2021-5-28 21:42:37

有的也會把角件換到別的角上。

遨游者 發表于 2021-5-28 18:21:53

內置連接件就行，不要用角碼

加肥貓devil 發表于 2021-5-28 18:10:28

內置連接件有很多種，都可以解決。

摯愛重金屬 發表于 2021-5-28 17:32:22

拿怡合達的內置連接件舉個例子，可不是打廣告噢
