大家好！同步帶輪的鍵槽與鍵的長度相等，可以嗎？謝謝！

查看數: 7151 | 評論數: 9 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2021-5-24 23:04

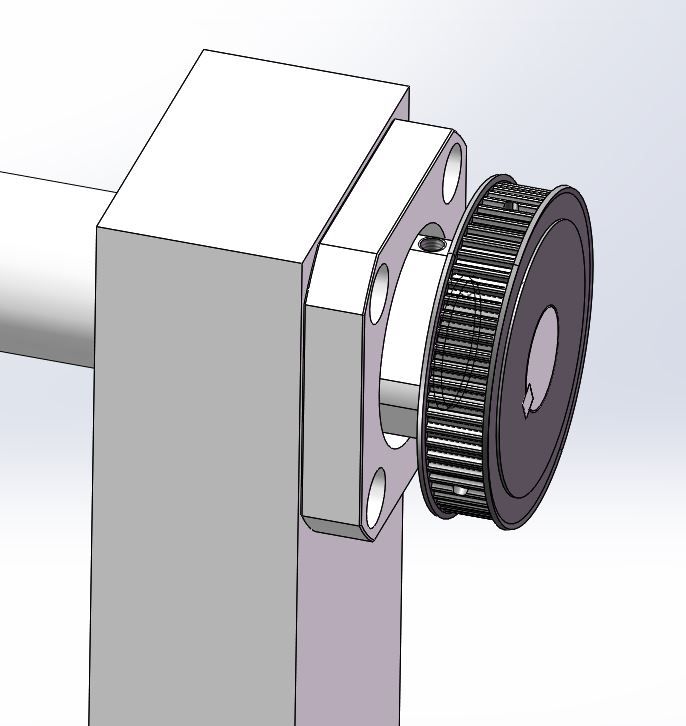

大家好！步進電機通過減速比3的同步帶輪，帶動滾珠絲杠轉動。如下圖所示，絲杠軸與同步帶輪通過鍵連接，同步帶輪內孔直徑30mm，絲杠軸直徑30mm，鍵是8x7(mm)，同步帶輪的鍵槽深度與鍵的長度相等。這種安裝方式有毛病 ...

回復

長江無縫鋼管 發表于 2021-5-26 14:44:24

都不看標準了么，機械設計手冊里有

島是海之心 發表于 2021-5-26 09:23:55

A型鍵啊。

鹿子衿 發表于 2021-5-26 08:03:51

sjzrifdsa 發表于 2021-5-25 23:00
如下圖所示，同步帶輪的A處和B處分別有頂絲頂住鍵，還有必要加端蓋嗎？如果加端蓋，是不是在同步帶輪的側 ...

簡單畫下，綠色的是端蓋。


新手駕駛 發表于 2021-5-25 09:27:53

鍵的長度是計算出來的。且有標準，標準長度是可以直接買到。不是標準長度可能要自己加工。


move3309 發表于 2021-5-25 09:07:18

一共就五個尺寸，鍵的寬度，長度，高度，軸上鍵槽深度，輪上鍵槽深度，誰和誰啊？

做鋼的 發表于 2021-5-25 08:28:41

鍵槽深度是哪個方向啊，你能分清楚長度和深度的區別嗎

happilly 發表于 2021-5-25 08:00:21

樓上說的對

鹿子衿 發表于 2021-5-25 07:51:46

我覺得沒問題，但是有個端蓋更好。這種鍵有跑出來的可能性。

支持你的說法發表于 2021-5-25 11:28
