大家好！風琴罩U字型帶掛臺，風琴罩的支撐由誰來提供，是限位鈑金，還是滑軌HGH25?

查看數: 4307 | 評論數: 7 | 收藏 2

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2021-5-20 15:36

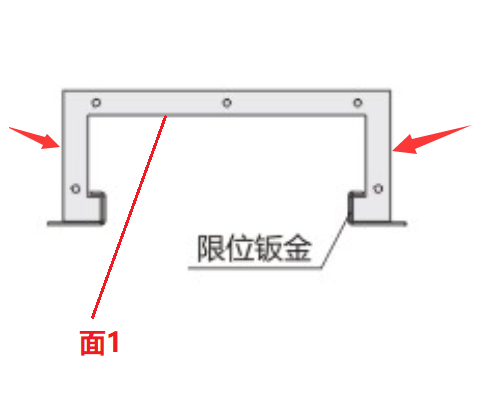

大家好！風琴罩U字型帶掛臺，風琴罩的支撐由誰來提供，是限位鈑金，還是滑軌HGH25? 風琴罩的折寬內表面“面1”與滑軌HGH25接觸么？謝謝！ ...

回復

機床機械附件 發表于 2022-4-24 00:00:25

我是做風琴罩的防護雙軌的話可以卡在25導軌的卡槽里防護罩的內高和導軌可以適當?shù)挠袔缀撩椎目臻g

遠祥 發表于 2021-5-25 02:10:08

最好不要直接接觸，留幾個毫米的間隙。

橙梗 發表于 2021-5-20 18:35:03

是靠風琴里面的PVC扣住滑軌兩側內凹的地方

貓貳gg 發表于 2021-5-20 16:53:13

遇到過最簡單的就是，風琴簾前后做了兩塊板子，也能用啊

hxglty 發表于 2021-5-20 16:35:42

你這樣支撐是對的，鈑金和風琴罩可以留點空間，鈑金最好做成可調的

811359242 發表于 2021-5-20 16:27:16

有好幾種支撐方式的，有些是你圖上限位鈑金那里做成導軌的側邊配合卡進去的，面1不需要支撐，不會落下來可以保持形狀

viJoe 發表于 2021-5-20 16:17:24

下面可以撐個鋁托導軌加滑臺
