長跨距同步帶輸送精度

查看數: 10188 | 評論數: 15 | 收藏 3

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2021-5-14 15:44

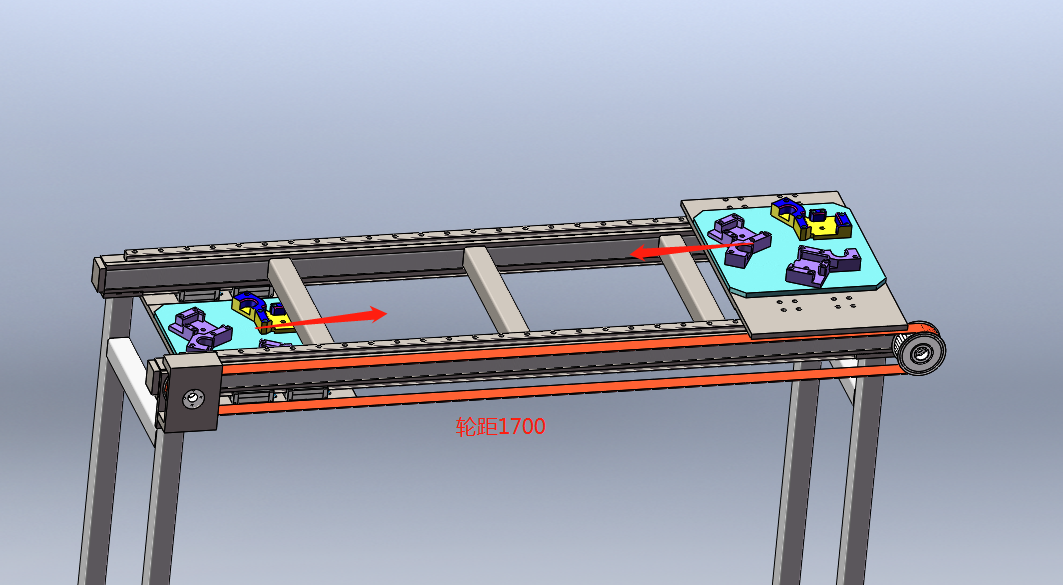

同步帶輪距1700mm，帶著兩個托盤相向移動，重量大改20kg，用伺服控制，因為同步帶較長，中間又不能加支撐，所以不知道用久了精度行不行。有沒有朋友用過這么長的同步帶輸送的。 ...

回復

sunbetterwu 發表于 2021-7-22 16:13:52

固定位置加個傳感器唄，到了就發信號

xudahai01 發表于 2021-7-22 14:41:22

jijie2012 發表于 2021-5-20 14:55
如果要達到0.01的重復精度加直線反饋尺好了，這么長只要不是重載運動速度不快應該是沒有問題的，我見過兩米 ...

您好您見過的2米多的同步帶機構用的是哪種同步帶

工業皮帶同步輪 發表于 2021-6-2 13:53:56

看到您發的問題，有空可以添加一下我的微信18666595218，同步帶專業生產廠家，我們有客戶用類似案例。

jijie2012 發表于 2021-5-20 14:55:30

如果要達到0.01的重復精度加直線反饋尺好了，這么長只要不是重載運動速度不快應該是沒有問題的，我見過兩米多的也用同步帶

xue428032 發表于 2021-5-19 10:53:48

看圖中間可以加支撐

無堅不摧2012 發表于 2021-5-19 10:04:21

這個要看你需要多少精度？像這種同步帶傳動精度不高，正負0.5左右。另外還要看你速度快慢、負載大小等都有關系，負載大，速度又快的情況下，不太適合用同步帶的

遠祥 發表于 2021-5-19 04:26:20

上下兩層，這同步帶受力很大了，最好用里面帶鋼絲繩的！

fuyu389 發表于 2021-5-16 11:56:59

|707752615發表于 05-15 08:531700不算長，建議用滾珠絲桿，我們2500的長距都是用滾球絲桿的，況且兩邊導軌滑塊定位，所需推力不大，絲桿具有自鎖性能，相對精準<br>

滾珠絲桿不自鎖，滑動絲桿自鎖

fuyu389 發表于 2021-5-16 11:55:45

你要多大精度
