機床變速箱里面的滑移齒輪能是斜齒輪嗎？

查看數: 4769 | 評論數: 10 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2021-5-7 17:16

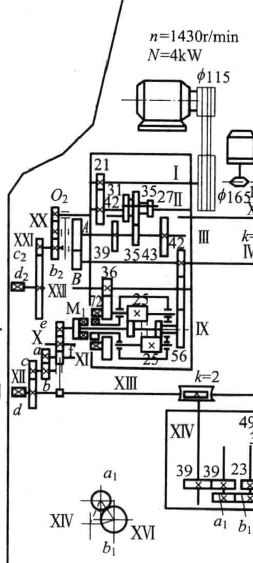

就好像上面那一副三聯滑移齒輪，能做成斜齒輪嗎？我看網上有人說斜齒輪有軸向力，不易作為滑移齒輪，但是我印象中很多汽車變速器里面都是用斜齒輪的，但是沒看過機床的變速箱我也不確定 ...

回復

quail_eggs 發表于 2021-5-8 16:27:02

811359242 發表于 2021-5-8 09:08
有的，我看到一款三檔變速的數控車床就用了斜齒輪，兩個斜齒輪，正轉方向會使滑移齒輪軸向力對各自的限位面

那請教一下斜齒輪滑移的操縱機構是不是比較特殊呢

811359242 發表于 2021-5-8 09:08:10

有的，我看到一款三檔變速的數控車床就用了斜齒輪，兩個斜齒輪，正轉方向會使滑移齒輪軸向力對各自的限位面

遠祥 發表于 2021-5-7 23:35:12

斜齒輪嚙合后會產生一個側向力，影響機構的整體剛度，運作過程中會導致轉動力發生折扣。

未來第一站 發表于 2021-5-7 21:18:21

同是至今沒有遇見斜齒輪做滑移齒輪

quail_eggs 發表于 2021-5-7 19:11:49

好的，謝謝各位大哥，看了還是得重新按直齒設計計算了

曉昀 發表于 2021-5-7 19:03:30

斜齒輪換擋容易打齒。

魍者歸來 發表于 2021-5-7 18:32:53

用斜齒輪當滑移齒輪：
1、空檔切入時需要自轉機構
2、自身有軸向力，需要額外的切入力輔助

總結：不夠費勁的。

走江湖 發表于 2021-5-7 17:28:39

可以是斜的

2452152809 發表于 2021-5-7 17:22:04

至今沒有遇見斜齒輪做滑移齒輪
