求助，PVC管道的單位

查看數: 3157 | 評論數: 5 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2021-5-7 10:43

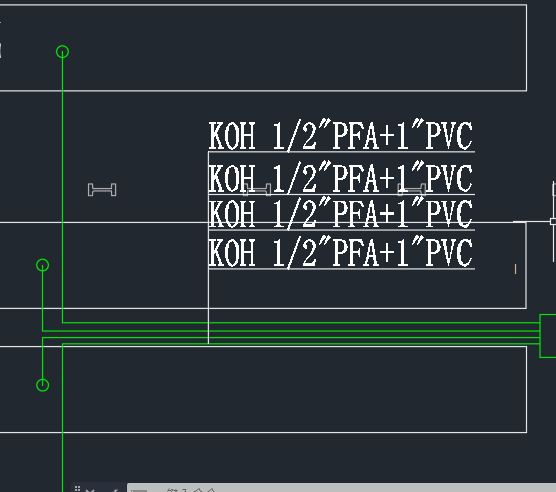

KOH 1/2"PFA+1"PVC 這是別人畫的CAD圖紙上的單位標注，請問是什么意思，謝謝大家了

回復

姆明i 發表于 2021-5-8 13:28:54

曉昀發表于 2021-5-7 18:57
這一長串是管道編號，第一個是管道內的介質，第二個是管道通徑，第三個是管道內襯材質，第四個是管道材質。

感謝

遠祥 發表于 2021-5-7 19:46:54

樓上正解，學習了。。。

曉昀 發表于 2021-5-7 18:57:40

這一長串是管道編號，第一個是管道內的介質，第二個是管道通徑，第三個是管道內襯材質，第四個是管道材質。

魍者歸來 發表于 2021-5-7 15:09:13

鹿子衿發表于 2021-5-7 11:00
氫氧化鉀液體的四條管路說明吧。

本化學老師來“科普”啦，就是氫氧化鉀

鹿子衿 發表于 2021-5-7 11:00:57

氫氧化鉀液體的四條管路說明吧。
