大家好！2mm厚的鈑金件2次折彎時，邊線法蘭命令中的折彎半徑選多大？1mm還是默認值？

查看數: 6565 | 評論數: 11 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2021-4-29 14:15

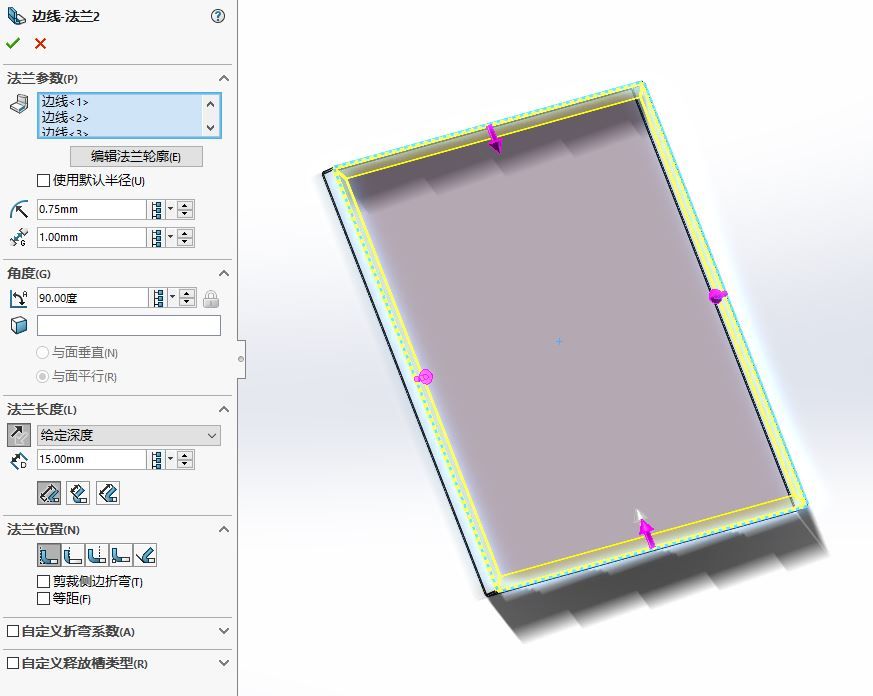

大家好！下圖中，設備外罩的門，這個鈑金件需要折彎2次，要用到solidworks鈑金模塊的邊線法蘭命令。板厚2mm，第1次折彎時邊線法蘭命令中，折彎半徑選的是1mm，第2次折彎時邊線法蘭命令中，折彎半徑該選多大？折彎半 ...

回復

move3309 發表于 2021-5-6 08:25:41

大白小白發表于 2021-4-29 20:55
那么你給鈑金廠的是什么文件格式？有沒有給3D文件？

量產的零件2D為主，3D為輔。偶爾一兩件試驗性質的，直接給個3D就可以了。

遠祥 發表于 2021-4-29 21:41:55

一般鈑金的折彎R都是等于或大于鈑金厚度的，這個太小實際工況是做不出來的。

大白小白 發表于 2021-4-29 20:55:46

move3309 發表于 2021-4-29 16:14
那如果你沒有特殊的目的，用這個默認值就可以。我一直習慣用板厚的一半作為折彎半徑值，但后來一個專做鈑 ...

那么你給鈑金廠的是什么文件格式？有沒有給3D文件？

大白小白 發表于 2021-4-29 16:18:30

move3309 發表于 2021-4-29 16:14
那如果你沒有特殊的目的，用這個默認值就可以。我一直習慣用板厚的一半作為折彎半徑值，但后來一個專做鈑 ...

和鈑金廠的模具也相關的

是的，所以我仍然按板厚的一半出圖，從來沒有加工廠家提出過異議。發表于 2021-4-29 16:24

move3309 發表于 2021-4-29 16:14:35

sjzrifdsa 發表于 2021-4-29 15:56
0.75mm是邊線法蘭命令的默認半徑，只是我把默認半徑的勾去掉了。

那如果你沒有特殊的目的，用這個默認值就可以。我一直習慣用板厚的一半作為折彎半徑值，但后來一個專做鈑金的告訴我他通常會用板厚的0.3-0.4來作為折彎半徑值。

溫特 發表于 2021-4-29 16:07:56

鈑金屬性里設置好后一直用默認就可以

sjzrifdsa 發表于 2021-4-29 15:57:46

如果用Q235鋼板做鈑金件，板厚2mm，最小折彎半徑是0.5*2=1mm，對么？

sjzrifdsa 發表于 2021-4-29 15:56:46

move3309 發表于 2021-4-29 14:33
你發的圖上不是0.75嗎

0.75mm是邊線法蘭命令的默認半徑，只是我把默認半徑的勾去掉了。

大白小白 發表于 2021-4-29 15:37:50

實際上你出圖后，激光折彎這邊的排版師傅會根據實際情況，調整折彎系數的。
