求前輩們指教，設計齒輪齒條時計算出來的功率好小啊

查看數: 8305 | 評論數: 14 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2021-4-28 20:39

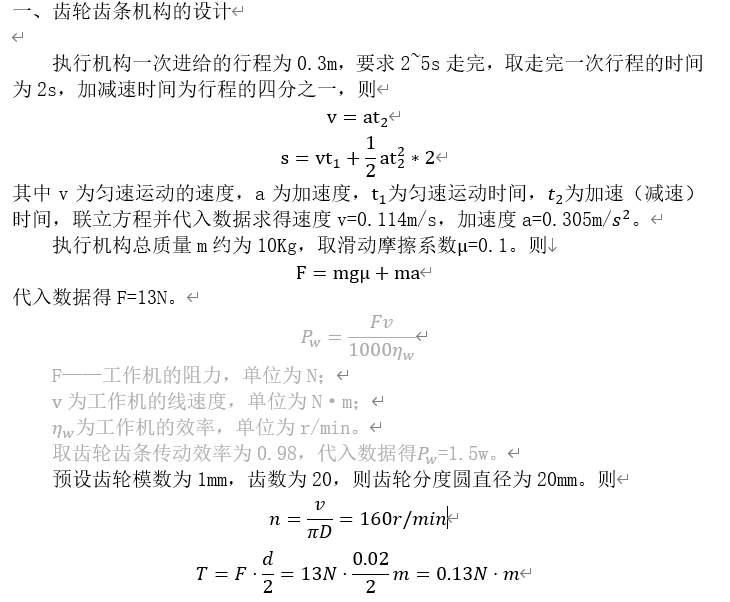

問題描述：我想設計如圖執行機構中的齒輪齒條，已知一次進給行程為0.3m，最快2s走完，執行機構大概重10kg。根據以上條件計算出來的功率只有1.5W，也太小了吧。前輩們能幫忙看看哪兒出問題了嗎？求解惑。（用的電機 ...

回復

懶懶的高貴 發表于 2022-5-11 11:22:24

學習下

遠祥 發表于 2021-5-1 02:24:58

這種工況下，用渦輪蝸桿做為升降更合適，輸出力大，產生的失敗小。

cc910354482 發表于 2021-4-30 15:44:23

曉昀發表于 2021-4-29 21:35
兩個力矩不能疊加吧？一個是勻速運行階段的，運行階段，電機輸出力矩要大于這個值。一個是加速啟動階段的 ...

謝謝前輩。把勻速力矩改為克服摩擦力所需力矩好一些，這樣最大力矩應該是兩個力矩相加。

曉昀 發表于 2021-4-29 21:35:14

cc910354482 發表于 2021-4-29 21:05
謝謝前輩，您看這樣對嘛？麻煩前輩啦！

兩個力矩不能疊加吧？一個是勻速運行階段的，運行階段，電機輸出力矩要大于這個值。一個是加速啟動階段的負載力矩，選擇電機時，啟動力矩大于這個值就可以。

數值我沒看，只看了公式。位移公式中用t1這個時間對嗎？

JEMzheng 發表于 2021-4-29 17:30:34

不是很明白

leyfa7@126.com 發表于 2021-4-29 13:42:36

曉昀發表于 2021-4-28 21:58
你計算的是齒輪齒條的功率嗎？要從最末端的負載往電機端計算等效轉矩，然后計算電機功率。你的算法不對。

師傅，您V是多少。剛入行好多問題，不是很明白

流水年華春去渺 發表于 2021-4-29 09:59:03

4樓是正確的，要從負載端開始計算折算到電機的慣量，然后再折算所需要的的最小扭矩，最后計算轉速

毛主 發表于 2021-4-29 09:34:00

高中物理，都忘光了
