求助:看看這個設計合理嗎

查看數: 8191 | 評論數: 19 | 收藏 0
關燈 | 提示:支持鍵盤翻頁<-左 右->
    組圖打開中,請稍候......
發布時間: 2021-4-28 11:44

正文摘要:

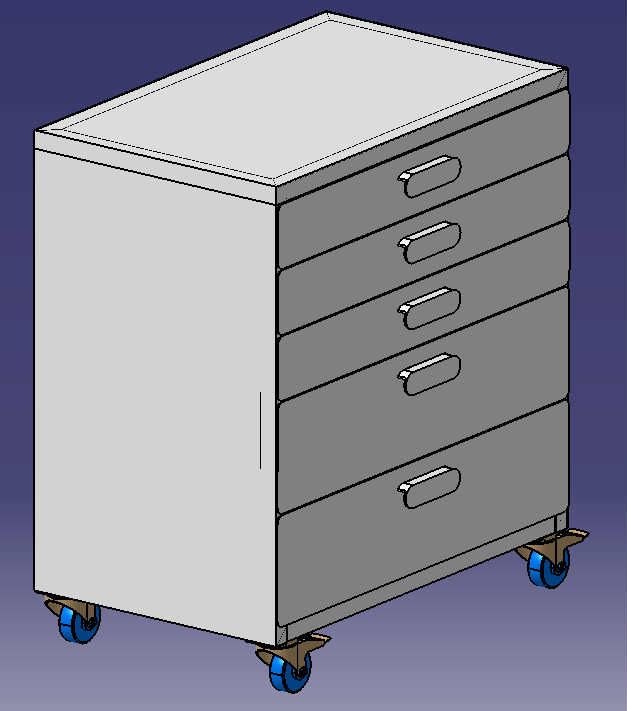

想做一個工具車柜。放置量具等工具,幫忙看看這種設計是否合理。總體框架由3個厚30角鋼焊接成型,圖中紅色的角鋼焊接在框架中,所有抽屜的滑軌都固定在紅色的角鋼上,這樣是否合理,能否穩定,稱重性好不好?還有什 ...

回復

彈力型創可貼 發表于 2021-6-10 08:55:34
大白小白 發表于 2021-4-28 13:58
鈑金直接搞就行了,還要啥角鋼框架。
頂多底部搞個角鐵平臺。
頂板加4個擋邊,可以放臨時工具,防屁股賤 ...

哈哈,設計心理學可以的。
宇宙超光速膨脹 發表于 2021-4-29 10:11:41
建議直接買又省事,幾天才搞出來的話成本都在這了
遠祥 發表于 2021-4-28 23:43:06
這個可以參考現在的樣車來改進!
斯文棒棒 發表于 2021-4-28 17:07:47
網上這種工具車很多,可以看看老A的
湯圓園 發表于 2021-4-28 16:44:52
這種抽屜柜用個1.5的板做主立柱框架,1.2的板做包板以及抽屜,在鈑金里實在太多了!
gxs20601 發表于 2021-4-28 15:57:46
買現成的一定比自己設計加工的便宜的多。
現成的工具車的側面導軌也很不錯,
但建議購買品牌和價格相對高一些的,會更靠譜。
關于輪子,我不建議使用定向輪,都改成帶剎車的萬向輪
這樣更實用
最好在側面有個長把手。
制造商 發表于 2021-4-28 15:41:59
dptellno01 發表于 2021-4-28 14:24
方管成本比這個高,這個就是自家用的,所以當時選的角鋼

角鋼不能承受扭曲,穩定性比方管差些,不知道達到相同穩定性會多加多少角鋼,材料都買了,那就做著看
愛學習12345678 發表于 2021-4-28 15:10:55
2個定向  2個萬向
Kai_CC 發表于 2021-4-28 14:41:31
換力士樂30mm型材!!!
