這個取料四桿機構為什么要加同步帶

查看數: 3233 | 評論數: 7 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2021-4-26 09:22

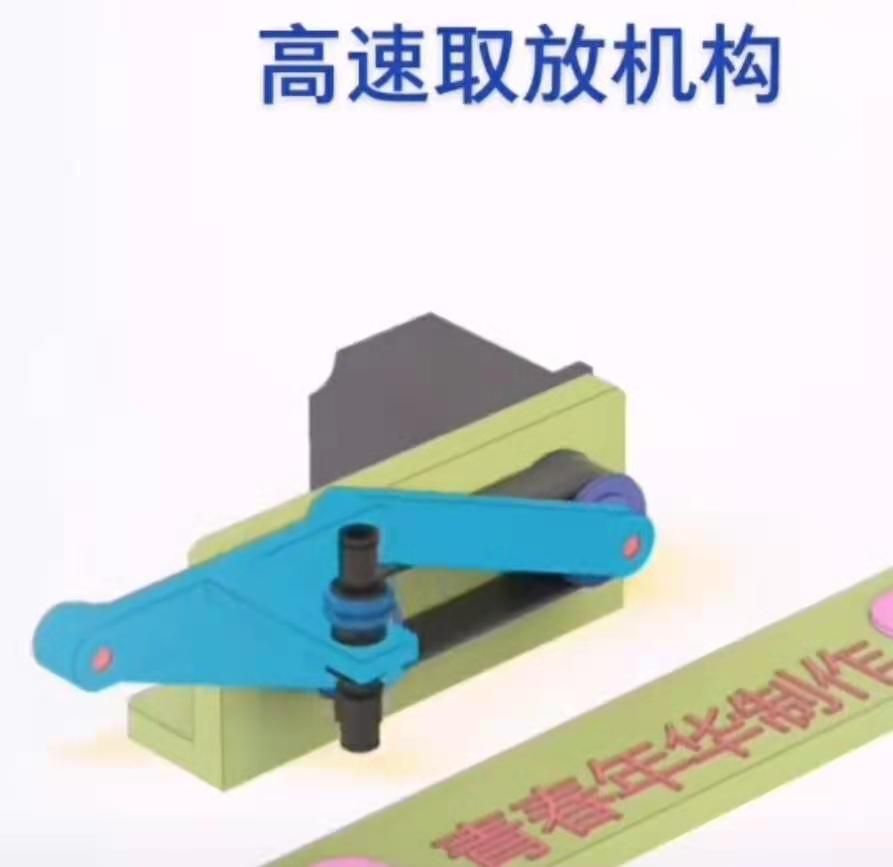

加同步帶看似多余，實際上要想解釋，我估計得從受力著手，圖中就是我用慣量折算的方法，對這一現象進行解釋，不知道對不對，另外我也想請各位大神從受力分析圖的角度解釋一下 ...

回復

大白小白 發表于 2021-4-27 13:45:06

受不了了發表于 2021-4-27 09:37
滑動力？那會生熱發燙

源？寫錯了？

受不了了 發表于 2021-4-27 09:37:08

遠祥發表于 2021-4-27 00:13
電機做為動力源能提供源源不斷的滑動力！

滑動力？那會生熱發燙

wugehaoniu 發表于 2021-4-27 08:34:36

同步的要求，平衡作用

遠祥 發表于 2021-4-27 00:13:58

電機做為動力源能提供源源不斷的滑動力！

dmnzpeng 發表于 2021-4-26 11:27:36

應該是受力方面的考慮，如果放大2個支點之間的距離d，單單依靠一個支點的旋轉力，連接另外一個支點的連接桿會有跟隨誤差或者抖動吧

譬如朝露 發表于 2021-4-26 10:59:13

還受力呢？豬頭說的是對的。這是個平行四邊形機構，加同步帶是為了保持方向一致。

受不了了 發表于 2021-4-26 10:28:05

這同步帶是為了保證取料端時刻保持垂直向下
