大家好！圖中板1和板2是兩個8mm厚的45號鋼板，用螺栓連接，用什么規格的螺栓？謝謝!

查看數: 8512 | 評論數: 11 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2021-4-26 08:52

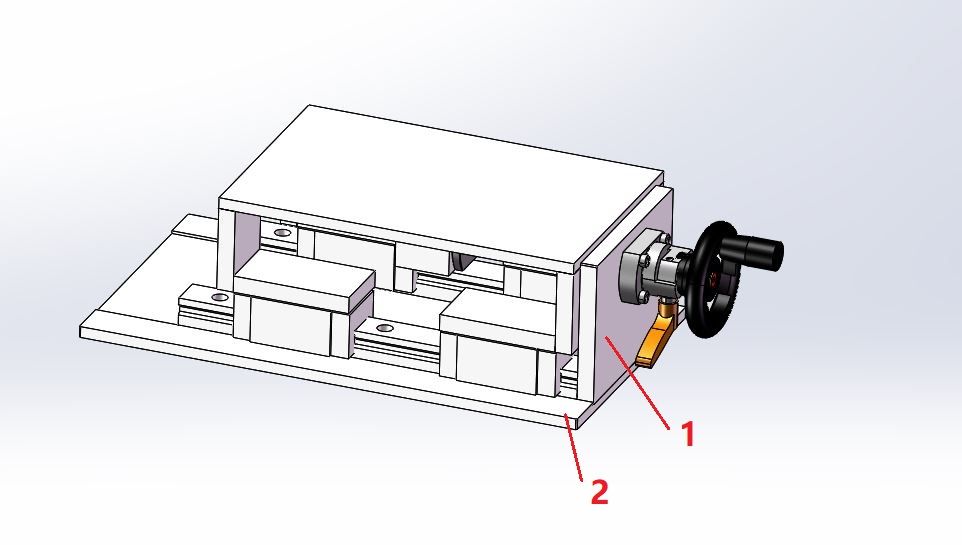

大家好！圖中板1和板2是兩個8mm厚的45號鋼板，用螺栓連接，如何連接？可以用內六角螺栓嗎？如果用內六角螺栓，該用多大的螺栓？板1中的螺紋深度多深？謝謝！ ...

回復

賈凱冉 發表于 2021-5-21 15:44:26

能不能焊一起？

機械社區618 發表于 2021-5-12 18:00:25

市場上滑臺這塊板是鋁的。

bje892 發表于 2021-5-12 17:18:25

這個基本上不能用

遠祥 發表于 2021-4-27 00:12:49

8毫米厚的板，太薄類，你螺絲孔也只能打M5否則就會破掉！

千年獨酌 發表于 2021-4-26 10:03:06

這個滑臺。。。。。。
你最好是參考下目前市場上成熟的結構，便宜還省心
做的東西雖然是非標的，但盡量用成熟的標準件來加工安裝。




黃鶴樓hh 發表于 2021-4-26 09:24:23

1. 受力不是特別大用鋁板
2. 底板改成10mm，用沉頭孔M5，側向力比較大或者精度有要求，就加兩個銷釘。

分條陳述，看著靠譜，采納這個意見吧。發表于 2021-4-26 09:45

17567410 發表于 2021-4-26 09:18:27

改進一下結構吧！太不靠譜，別人會吐槽的。

中場大師 發表于 2021-4-26 09:14:20

學習中

andriycike 發表于 2021-4-26 09:13:36

厚度8，螺栓頂多也就6吧，既然板材選擇高硬度的45號，說明受力不小，可這么細的螺栓還受剪切力，強度能保證嗎？
