長3米的絲杠，可以用來做進給運動嗎？謝謝！

查看數: 12462 | 評論數: 36 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2021-4-25 19:24

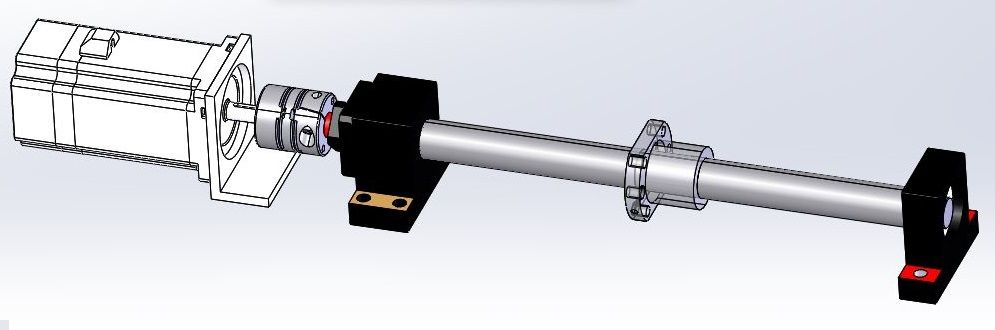

本帖最后由 sjzrifdsa 于 2021-4-25 19:26 編輯大家好！下圖中，絲杠的長度為3米，絲杠的導程是5mm，絲杠軸徑選為40mm，絲杠的轉速600r/min，絲杠上的螺母載重20kg，可以實現嗎？需要注意哪些問題？ ...

回復

黃飛鴻弟弟 發表于 2021-5-20 23:31:08

太長了
最少1萬.5

SHGX 發表于 2021-5-4 07:52:53

978440414 發表于 2021-4-30 11:36
40的絲桿最長做過3.6米的，絲桿兩端固定就了，但是對裝配調試要求高，不是必要，優先考慮齒條和同步帶

zhixiandianji 發表于 2021-4-30 16:34:01

用直線電機傳動吧簡單沒有那么復雜又放心

sjzrifdsa 發表于 2021-4-30 14:04:08

henry007 發表于 2021-4-29 11:29
這個精度要求，弧形齒同步帶應該是合適的選擇
600r/min = 600/60 x 5 = 50mm/s的線性速度，不是很快

是的，打磨機械設備用，絲杠螺母的移動速度太快，打磨效果不好。

978440414 發表于 2021-4-30 11:38:06

978440414 發表于 2021-4-30 11:36
40的絲桿最長做過3.6米的，絲桿兩端固定就了，但是對裝配調試要求高，不是必要，優先考慮齒條和同步帶

回復錯人了，不好意思

978440414 發表于 2021-4-30 11:36:11

SHGX 發表于 2021-4-26 08:19
行程3米通常情況下不建議用絲桿傳動，如果精度不是特別高，建議用齒條齒條或同步帶模組，一般模組廠家有模 ...

40的絲桿最長做過3.6米的，絲桿兩端固定就了，但是對裝配調試要求高，不是必要，優先考慮齒條和同步帶

Jie8642 發表于 2021-4-30 08:42:59

建議使用皮帶加線軌使用

Camelot 發表于 2021-4-30 08:06:55

改用直線電機~

henry007 發表于 2021-4-29 11:29:54

這個精度要求，弧形齒同步帶應該是合適的選擇
600r/min = 600/60 x 5 = 50mm/s的線性速度，不是很快
