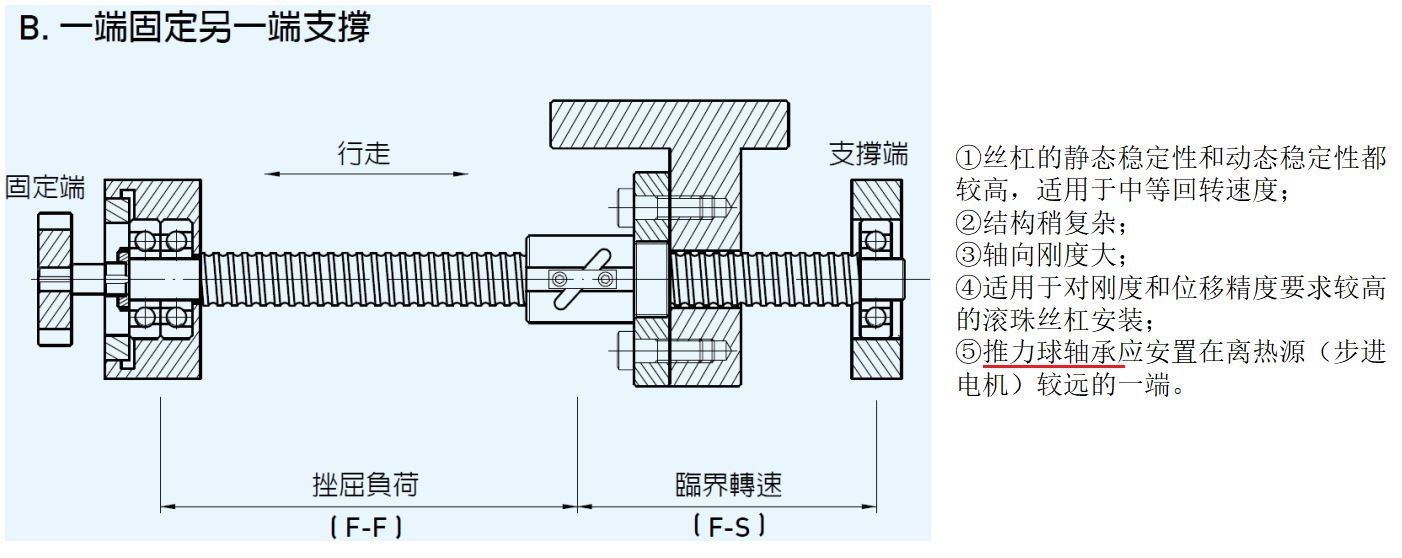

大家好！下圖中，滾珠絲杠副安裝固定方式中，有用到推力球軸承嗎？謝謝！

查看數: 5026 | 評論數: 12 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

sjzrifdsa

發布時間: 2021-4-24 09:48

正文摘要:

大家好！下圖中，滾珠絲杠副安裝固定方式中，有用到推力球軸承嗎？謝謝！

回復

走江湖 發表于 2021-4-25 15:16:58

cool44 發表于 2021-4-24 17:54
不要亂講。圖上固定端用的是角接觸球，浮動端是深溝球。

都有用的常規操作

djove0 發表于 2021-4-24 22:43:10

是推力球軸承，可承受軸向力，不是推力軸承。

風之鯤 發表于 2021-4-24 22:33:36

垂直使用，可以考慮推力球軸承，不過一般角接觸就夠用了，還徑向固定

hxglty 發表于 2021-4-24 22:24:03

看不出來有推力軸承

move3309 發表于 2021-4-24 21:56:39

有誰把游動端軸承高清放大去看，出現靈異事件了。

點評

move3309

左側固定端軸承，軸線上下兩種畫法，可以理解為要么背靠背，要么面對面，右端軸承這種畫法有沒有明白人給解釋解釋。發表于 2021-4-24 22:01

okmeiyou 發表于 2021-4-24 21:55:13

不要機械化思維，根據實際情況而定
如果臺車滑動剛性不足，導致螺母非直線移動，那么滾珠絲桿會受到很大的軸向力，而如果用角接觸球軸承，當軸向力太大時，會導致阻力急速上升，電機帶不動滾珠絲桿。當把角接觸球換成推力球加深溝球，馬上就活起來了，真人真事經歷，你可以說為何不用大一點的電機，，老板不是我，換電機要錢要安裝位置。

曉昀 發表于 2021-4-24 18:41:58
