請教: 轉軸給個力導正

查看數: 4823 | 評論數: 11 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2021-4-19 11:05

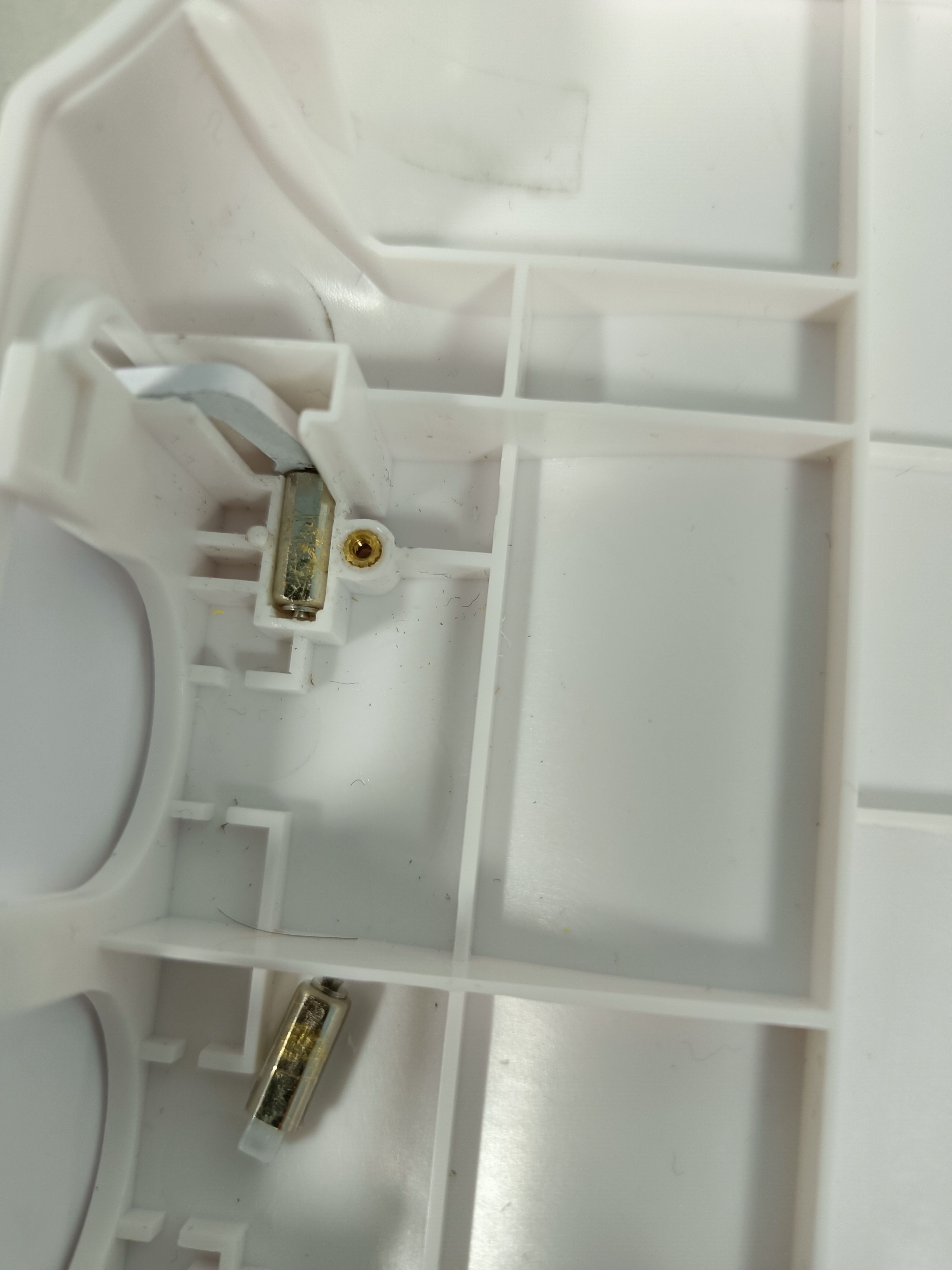

小弟有個問題向大家請教。這個轉軸壓接之前需要一個45°的角度，如圖1. 壓進去需要順時針旋轉45°平的進去。如圖2 。我之前用肘夾裝個鉚頭去壓，感覺無法旋轉壓進去。請教各位朋友有什么方法能在原基 ...

回復

葉小龍 發表于 2021-4-19 13:35:38

熱青茶發表于 2021-4-19 12:00
我感覺就目前的狀態解決比較難，有方案也不能保證穩定量產。需要在轉軸尾部的塑料殼上增加工藝開口，用來處 ...

結構方面動牽扯太多了，如果能從工裝上解決就更好了

熱青茶 發表于 2021-4-19 12:00:58

我感覺就目前的狀態解決比較難，有方案也不能保證穩定量產。需要在轉軸尾部的塑料殼上增加工藝開口，用來處理這個45°。這樣就需要改模了，模具加肉。

譬如朝露 發表于 2021-4-19 11:46:52

葉小龍發表于 2021-4-19 11:38
可以細說一下嗎？需要工裝方面把這個轉子旋轉45°，正面卡到定位槽里呢

轉45度下行，不是凸輪曲線是什么？你是用機械手夾持轉45度然后再壓入，還是進料器處實現45度轉位?你工況不明，方案怎么可能清晰

靜靜地遠山 發表于 2021-4-19 11:40:17

葉小龍發表于 2021-4-19 11:27
因為這個轉子結構問題，轉子連接再蓋板上，平的裝進去就沒法達到蓋板使用功能了。

轉子是那個轉動板嗎,如果是的話那個轉動板可以做成分體的吧,壓入后在安裝.

葉小龍 發表于 2021-4-19 11:38:36

譬如朝露發表于 2021-4-19 11:27
仿形凸輪

可以細說一下嗎？需要工裝方面把這個轉子旋轉45°，正面卡到定位槽里呢

譬如朝露 發表于 2021-4-19 11:27:50

仿形凸輪

葉小龍 發表于 2021-4-19 11:27:25

靜靜地遠山發表于 2021-4-19 11:26
為什么不能平著壓進去?

因為這個轉子結構問題，轉子連接再蓋板上，平的裝進去就沒法達到蓋板使用功能了。

靜靜地遠山 發表于 2021-4-19 11:26:28

為什么不能平著壓進去?
