同步帶因結構問題長度發生變化，是否可以通過加皮帶張緊器來解決這個問題

查看數: 5295 | 評論數: 19 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2021-4-15 15:43

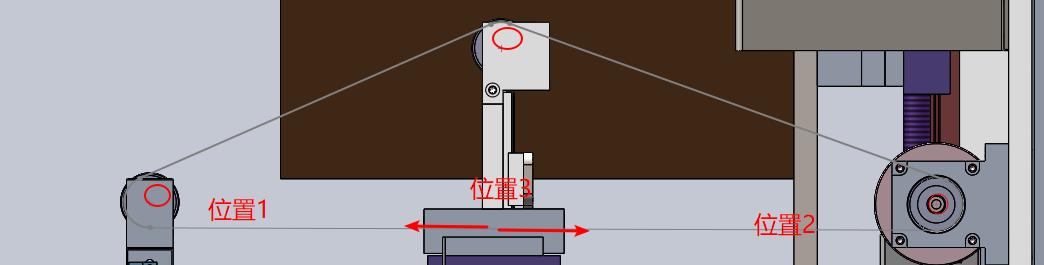

如題，同步帶因結構問題長度發生變化，是否可以通過加皮帶張緊器來解決這個問題。位置1和位置3長度相差最大，差了17mm。結構是我能想到的能滿足要求的設計了，如果有更好的歡迎發表意見。謝謝大佬 ...

回復

水水5 發表于 2021-4-20 08:11:50

速度多少？

遠祥 發表于 2021-4-19 01:29:02

這個漲緊作用到傳送帶上面估計效果微乎其微！

大白小白 發表于 2021-4-15 23:16:06

曉昀發表于 2021-4-15 23:09
同步帶使用時間長了之后，帶變長，可以使用漲緊輪來調節松緊程度。

lz的漲緊輪長在滑塊上

曉昀 發表于 2021-4-15 23:09:46

同步帶使用時間長了之后，帶變長，可以使用漲緊輪來調節松緊程度。

henry007 發表于 2021-4-15 19:55:46

滑塊的連接位置搞成平的，貌似更合理，三角形很少見

xiayuku63 發表于 2021-4-15 18:34:55

大白小白發表于 2021-4-15 18:22
lz的滑塊帶著漲緊輪一起跑？

我是想在同步帶上加張緊彈簧，就是扭簧那種繃在同步帶上

xiayuku63 發表于 2021-4-15 18:33:47

大白小白發表于 2021-4-15 18:22
lz的滑塊帶著漲緊輪一起跑？

不算是漲緊輪吧，主要是滑塊上要加高，然后那個同步帶就跨不過去，就只有加個同步輪拉著。問題就是這個同步輪要跟著滑塊跑，導致皮帶的長度變化

大白小白 發表于 2021-4-15 18:22:45

yc1990717120 發表于 2021-4-15 16:46
樓主好：
原則上同步帶不用張緊器，尤其是彈性張緊器；主要靠調整帶輪中心距進行張緊。
用張 ...

lz的滑塊帶著漲緊輪一起跑？

大白小白 發表于 2021-4-15 18:20:47

xiayuku63 發表于 2021-4-15 18:11
只有這個最簡單實惠了，還能改成啥呢

這個方案顯然不是最簡單的
