球接頭圓弧問題

查看數: 4935 | 評論數: 15 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2021-4-14 18:17

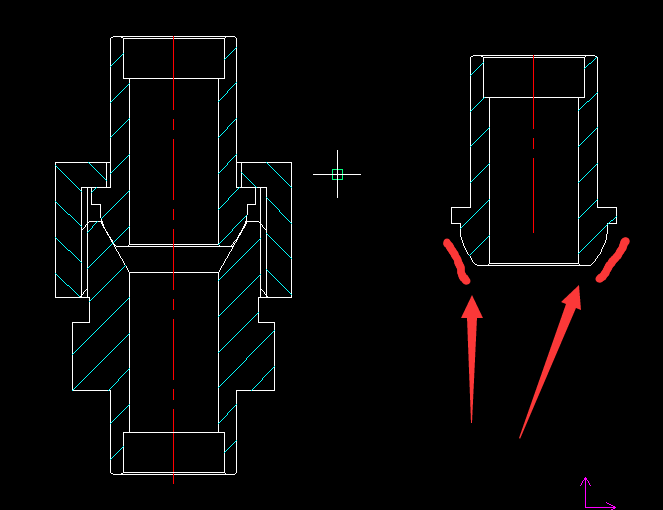

有沒有大佬知道，球接頭圓弧這部分，應該是一個整圓，還是一個近似于橢圓的形狀。個人感覺整圓的話兩接頭可以有一點傾斜，橢圓的話就必須兩個接頭中心線必須在一條直線上才能密封。不知道有沒有這種接頭的標準。望 ...

回復

lgh999111 發表于 2021-4-25 13:16:09

4#大眼睛炯炯有神👀

遠祥 發表于 2021-4-17 03:11:17

圓弧接面，密封性效果更優！

想愛學習的懶人 發表于 2021-4-15 15:48:11

未來第一站發表于 2021-4-14 22:05
看到SR沒？

666

fanxx2000 發表于 2021-4-15 14:04:12

整圓

親霍霍 發表于 2021-4-15 13:01:09

熱青茶發表于 2021-4-15 10:17
橢圓球，軸線不重合，接觸截面不是圓形，曲率是變化的，各點應力不同，密封能力可想而知。實際應用中軸線肯 ...

明白謝謝

親霍霍 發表于 2021-4-15 12:59:59

3983596 發表于 2021-4-15 10:01
我們都是SR，沒有什么橢圓形球頭，密封能力取決于錐度大小、粗糙度和材質變形，不取決于球面

明白謝謝

熱青茶 發表于 2021-4-15 10:17:56

橢圓球，軸線不重合，接觸截面不是圓形，曲率是變化的，各點應力不同，密封能力可想而知。實際應用中軸線肯定是有偏差的。
圓球不存在這個問題。

3983596 發表于 2021-4-15 10:01:13

我們都是SR，沒有什么橢圓形球頭，密封能力取決于錐度大小、粗糙度和材質變形，不取決于球面

move3309 發表于 2021-4-15 09:01:41

未來第一站發表于 2021-4-14 22:05
看到SR沒？

請教：與之配對的另一面也是球面嗎？
