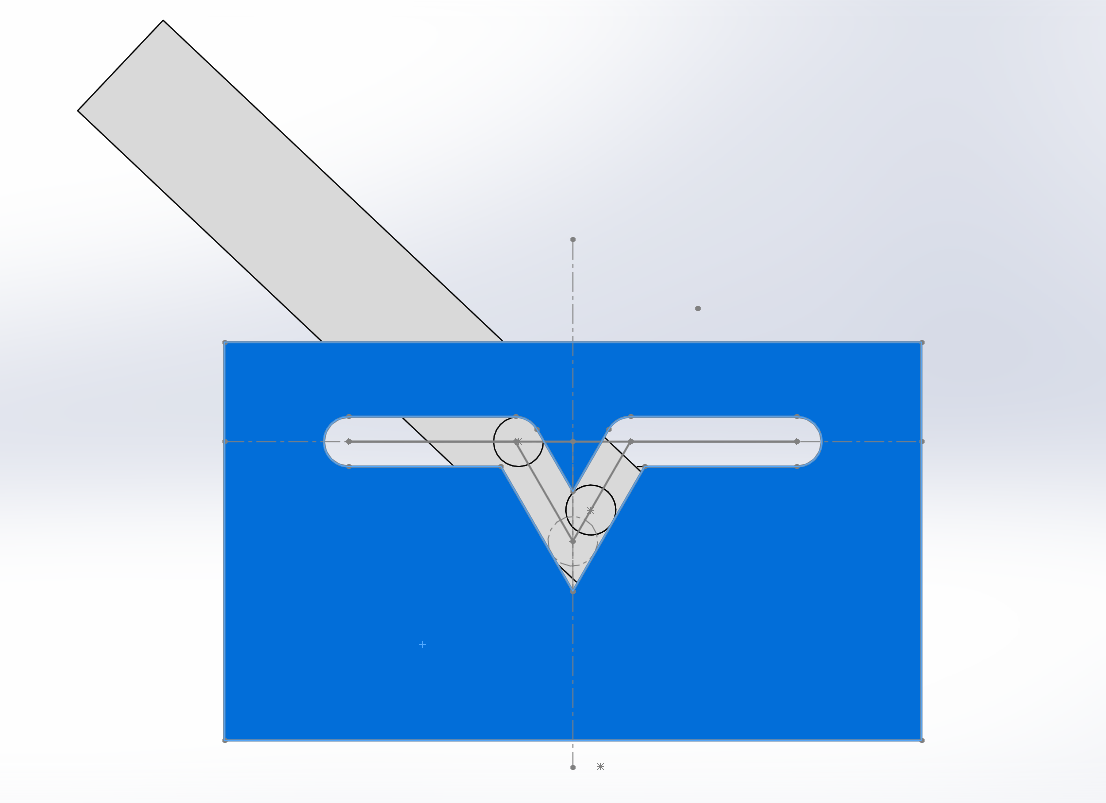

被你誤導了。是用一個銷軸在這個V型槽里面滑動，另一個銷軸用動力推動。比如氣缸等。

冷色chess 發表于 2021-4-13 20:09
這種結構是一名越南設計師設計的，我是感興趣想模擬一下

那個是越南博士，退休了

|非標機械設計奔小跑發表于 04-13 10:35以其中一個輪子為圓心  找另一個輪子的路徑

感謝您的點撥

|cool44發表于 04-13 06:08用齒輪齒條，或旋轉缸，或直接用電機。不要用這種不現實的機構。

這種結構是一名越南設計師設計的，我是感興趣想模擬一下

|move3309發表于 04-13 10:27平面內，桿件在運動的每一個瞬間，有兩個自由度，在你的這個卡死點，為了簡化，你可以將直線運動暫時鎖定，則桿件是繞某點的一個旋轉，你找見這個旋轉點（最舒服的）和旋轉方向（你期望的），然后看兩個滾子的運動趨勢或微量軌跡，就會發現問題在哪里了，然后看看有沒有優化的可能。<br>
不要急于否定自己的設想，即使否定，也要有充分的理由。

感謝感謝！非常感謝您

lz應該交代一下，作動源，速度，負載

以其中一個輪子為圓心  找另一個輪子的路徑

平面內，桿件在運動的每一個瞬間，有兩個自由度，在你的這個卡死點，為了簡化，你可以將直線運動暫時鎖定，則桿件是繞某點的一個旋轉，你找見這個旋轉點（最舒服的）和旋轉方向（你期望的），然后看兩個滾子的運動趨勢或微量軌跡，就會發現問題在哪里了，然后看看有沒有優化的可能。
不要急于否定自己的設想，即使否定，也要有充分的理由。

用齒輪齒條，或旋轉缸，或直接用電機。不要用這種不現實的機構。
