各位前輩請教一個夾持小部件的設計

查看數: 6633 | 評論數: 19 | 收藏 0
關燈 | 提示：支持鍵盤翻頁<-左 右->
    組圖打開中，請稍候......
發布時間: 2021-4-12 20:13

正文摘要:

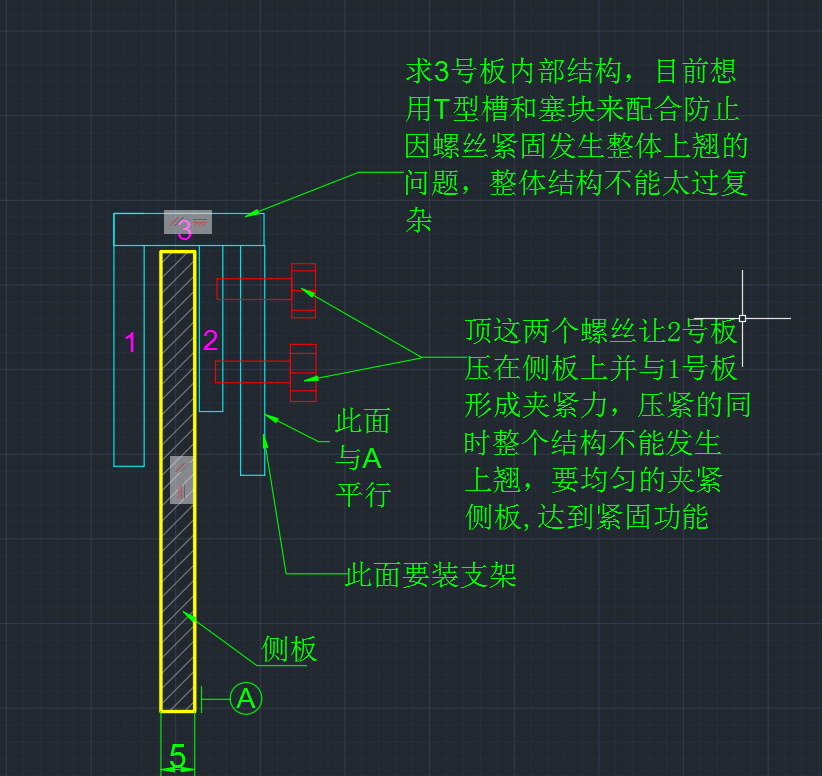

如圖，目前打算做T型槽，材料只能是鈦材質，不可笨重復雜，追求簡單且夾持牢固可靠，請問各位前輩有沒有更好的方法麻煩指點一下，謝謝

回復

hankercpj 發表于 2021-4-18 06:11:29
大白小白 發表于 2021-4-16 17:36
工件被你向左搓動，頂彎了

沒明白你的意思
大白小白 發表于 2021-4-16 17:36:56
hankercpj 發表于 2021-4-13 14:49
后部杠桿伸到前面，1動

工件被你向左搓動，頂彎了
清晨的粥 發表于 2021-4-16 17:07:12
四桿和偏心輪都可以
機器畫家 發表于 2021-4-14 15:04:15
2號板做成拱形，在中間部位用一顆螺絲壓緊。
或者就用你發的圖中的結構，螺釘末端帶一個偏心輪，螺釘轉90度，偏心輪就推楔塊將玻璃壓緊。
遠祥 發表于 2021-4-14 01:31:24
那幾個螺絲直接改成氣缸頂緊，怎么樣？

點評

要控成本，是大批量，而且客戶機器不會給提供氣源的，客戶那邊要求高，只能按人家的現有資源做  發表于 2021-4-14 08:27
hankercpj 發表于 2021-4-13 14:49:28
后部杠桿伸到前面，1動

點評

好的，我好好想下大佬的這個方案  發表于 2021-4-13 15:00
hankercpj 發表于 2021-4-13 14:41:36
看這樣行不行



點評

能否麻煩給講下大概的工作原理謝謝  發表于 2021-4-13 14:46
大佬費心了，感謝我看下  發表于 2021-4-13 14:43
hankercpj 發表于 2021-4-13 14:19:00
這個要求，為什么不是1動呢

點評

1是靠著外殼的地方根本無法使用鈑手  發表于 2021-4-13 14:39
我叫劉有福 發表于 2021-4-13 14:00:19
我是來學習的  我想知道你的3和哪個是固定死連接的

點評

只有2是活動的其它固定  發表于 2021-4-13 14:09
