沒技術的技術員 發表于 2021-4-12 13:46
個人見解，閥芯2密封是個問題，既然與外界氣壓相同就是聯通器，有彈簧作用壓強就不會相同，你這應該是通過 ...

中間那個設備有工藝要求，不能直接串聯。

個人見解，閥芯2密封是個問題，既然與外界氣壓相同就是聯通器，有彈簧作用壓強就不會相同，你這應該是通過釋壓來達到一個壓強值，與另一個不相連的容器壓強保持一樣，保證兩個工位供壓相同，為什么不串聯呢？很遠嗎?撓頭

沒什么大問題，就是成本高。一個單向閥+球閥就搞定的。

圍觀一下

謝謝分享。欣賞欣賞

曉昀 發表于 2021-4-11 10:01
工作時氣流從儲氣罐，經過單向閥和節流閥拍向大氣，當儲氣罐氣壓降到大氣壓力時，外界大氣壓與彈簧設定壓 ...

我感覺儲氣罐的氣壓跟外界氣壓有點差別，單向閥封閉時，壓縮彈簧還會有力頂著閥芯，應該不會達到雙向壓力相同時，彈簧也剛剛好用不上力。

韓寒11 發表于 2021-4-11 20:34
出氣孔在哪里？

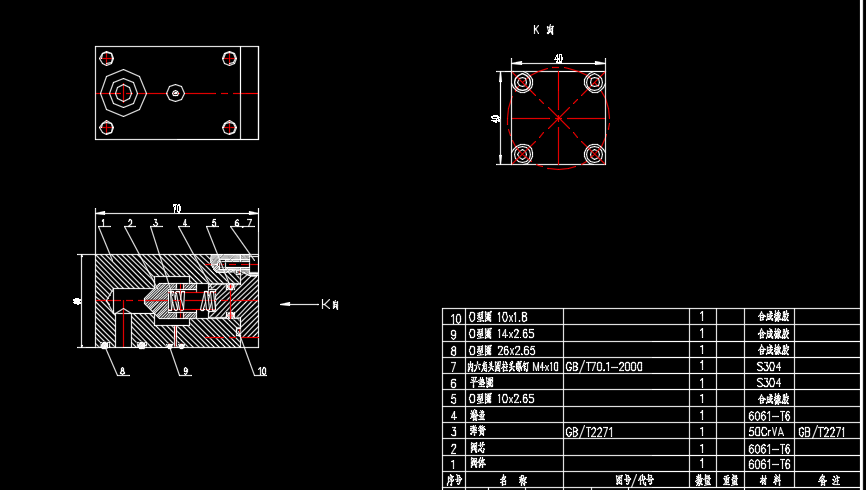

序號9那有一個很小的孔就是出氣孔。

出氣孔在哪里？

液壓設計飛 發表于 2021-4-11 09:28
像是個安全閥吧，但是儲氣罐的氣壓能跟外界一樣嗎， 有個彈簧力的問題，
不知說的對不對

工作時氣流從儲氣罐，經過單向閥和節流閥拍向大氣，當儲氣罐氣壓降到大氣壓力時，外界大氣壓與彈簧設定壓力相同，此時，閥芯到達彈簧安裝尺寸，也就是圖示位置，進氣口和出氣口不同。

節流閥口還有一個設備，只是這個設備此時相當于一節貫通的管道。所以，敘述中沒有提及。
