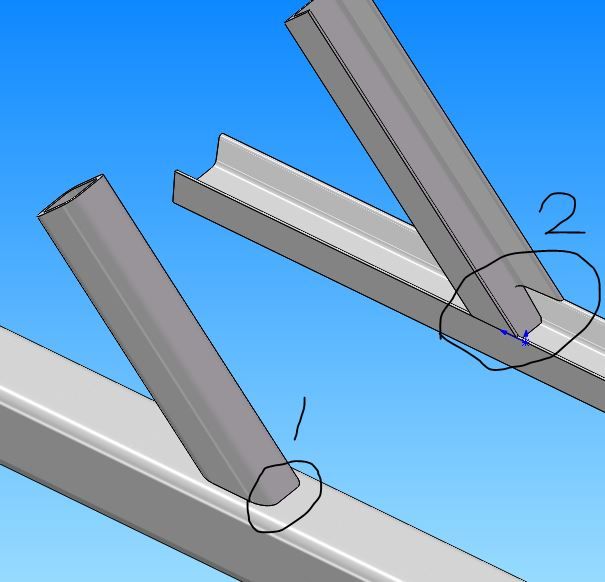

1.槽鋼那個,按正常下料方式,本來就應該是圖二帶坡口的形式.  2.方管那個,處理成坡口并不比尖角加大焊角強度高,沒必要改.

對焊后強度來說沒啥影響

Ag4587788 發表于 2021-4-14 13:08
最好標注切割尺寸，不然工人可能會選自己方便的來

如果工人不知道切割，肯定要出圖的

最好標注切割尺寸，不然工人可能會選自己方便的來

詹姆斯007 發表于 2021-4-9 22:32
我是搞結構的。我做設計的時候，會按最下面的型式畫零件圖。

做工藝的時候，如果設計圖畫的是尖角，我會 ...

這樣的一截型材你們也出零件圖？凡是兩端不是90度切割就出圖嗎？

這個實物會打磨成鈍角，面接觸以后才能實現焊接無缺陷！

我見過這個地方 切個豁口的。這個尖角切掉會不會影響了受力，本來三面有焊縫，變成只有兩面有焊縫，那怎么行？切個豁口，釋放焊接應力，就足夠了。

我是搞結構的。我做設計的時候，會按最下面的型式畫零件圖。

做工藝的時候，如果設計圖畫的是尖角，我會畫零件圖給工人，下料時去掉尖角。

最好切掉尖角。
