探求B輪的轉動情況

查看數: 5253 | 評論數: 15 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2021-4-1 07:59

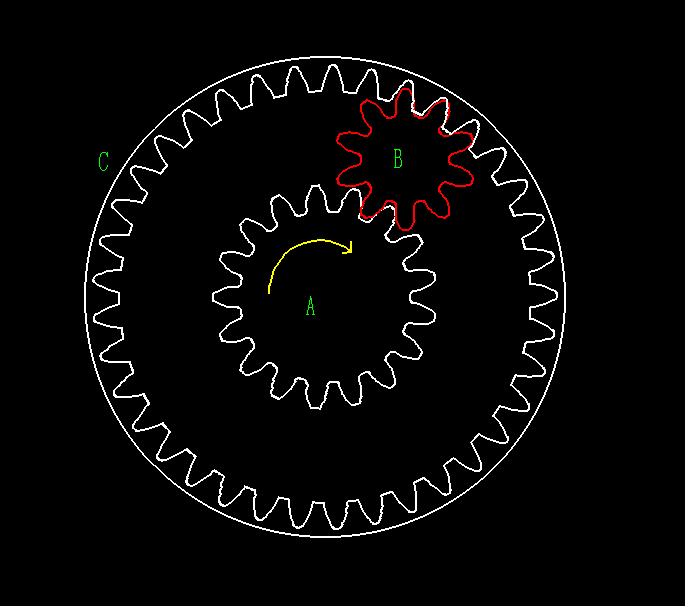

假如一切咬合完美，A齒輪驅動，C齒輪固定，B齒輪是卡死還是能跟隨旋轉。

回復

零分貝大衛 發表于 2021-4-1 12:55:47

如果齒輪夠多，可能會卡頓或者卡死。

魍者歸來 發表于 2021-4-1 12:33:17

標準結構了，工程機械行走機構都是這東西

wugehaoniu 發表于 2021-4-1 10:40:30

謝謝大家的分享

syonggang 發表于 2021-4-1 09:56:06

這種結構發到機械論壇，你是要挑戰什么底線嗎？

未來第一站 發表于 2021-4-1 09:41:12

ruanruoxiao 發表于 2021-4-1 09:34:22

B輪肯定是繞著A旋轉啊

清晨的粥 發表于 2021-4-1 09:26:07

如果是加工裝配調試還是值得探討的，這個都是上世紀的東西的，現在很成熟，網上隨便搜都有，

702736 發表于 2021-4-1 09:23:50

鹿子衿發表于 2021-4-1 08:38
我沒見過行星齒輪，在sw上模擬的時候，用外齒輪配合時總是B輪并不做自傳，而是跟著A輪做同點轉動。所以才問 ...

直接檔？

move3309 發表于 2021-4-1 09:18:25

鹿子衿發表于 2021-4-1 08:38
我沒見過行星齒輪，在sw上模擬的時候，用外齒輪配合時總是B輪并不做自傳，而是跟著A輪做同點轉動。所以才問 ...

我試了，裝配時要有兩個機械配合，即AB齒輪嚙合，BC齒輪嚙合，但是裝配完成后有個問題，拖動B齒輪，運動完全沒有問題，但拖動A齒輪機構是不動的。但在Motion中運動，A齒輪主動，整個機構完全沒有問題。這是個標準的星星齒輪傳動，你擔心的卡死問題完全不存在。

見了鬼了，在Motio中轉完，再回裝配體中，拖動A拖動B機構都能動了。估計Motion給他加了潤滑油了。發表于 2021-4-1 09:22
