絲杠模組這樣固定，穩定性能否保證？

查看數: 9257 | 評論數: 25 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2021-3-31 23:09

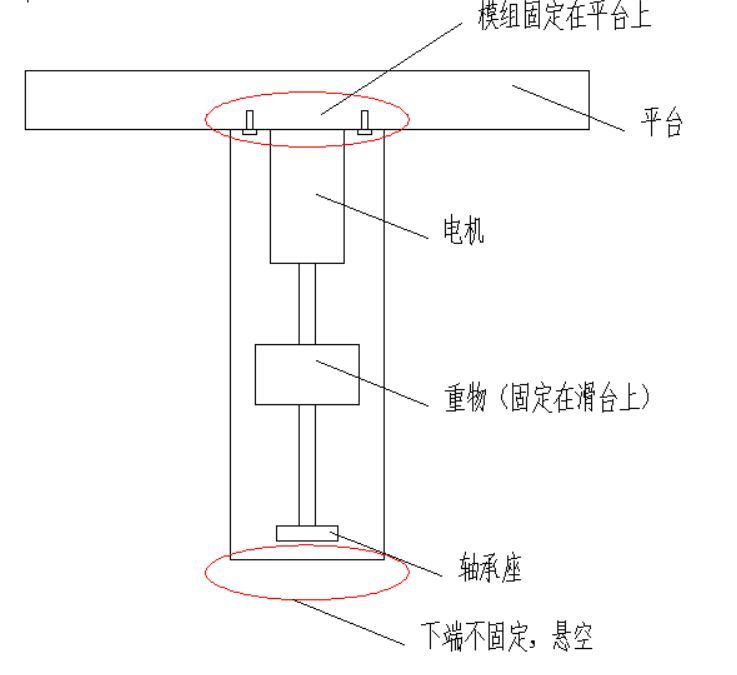

如圖所示，絲杠模組倒立固定在平臺上，而模組的下端不固定，滑臺移動重物時，這個模組的穩定性能否保證？下方要是加固定結構，可能空間不足謝謝！ ...

回復

17671166321 發表于 2021-4-7 19:03:25

加底板和加強筋的話應該可以

架著小米打飛機 發表于 2021-4-7 16:45:50

看怎么用吧

青島晨芯 發表于 2021-4-7 15:33:07

速度快了肯定會抖

hxglty 發表于 2021-4-6 11:09:35

展翅翱翔with 發表于 2021-4-3 19:20
速度會很快，行程控制在100

應該問題不大，我以前做的也是垂直安裝，絲桿末端懸空，相當于用作于塑料片的沖頭，速度1.8秒沖一下，行程只有30mm，因為使用的強度也比較大，絲桿固定端的角接觸軸承壽命只用了1年就壞了，軸承是國產的，七八十一對

SHGX 發表于 2021-4-6 08:12:46

設計要盡量避免懸臂結構

展翅翱翔with 發表于 2021-4-3 19:20:06

hxglty 發表于 2021-4-1 08:14
有這種做法，但是要考慮負載速度

速度會很快，行程控制在100

zzs8822 發表于 2021-4-3 13:54:19

學習一下

happilly 發表于 2021-4-3 13:51:40

展翅翱翔with 發表于 2021-4-2 21:39
背部加筋，電機那一側連接在平臺上，軸承那一段可否懸空？謝謝！

絲杠一端可以為自由端，但是你那頭要有阻擋的

anian71 發表于 2021-4-2 23:50:17

可以懸空
