大家好！圖中氣缸裝配體怎么單獨頂層顯示？謝謝！

查看數: 2711 | 評論數: 6 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2021-3-29 15:13

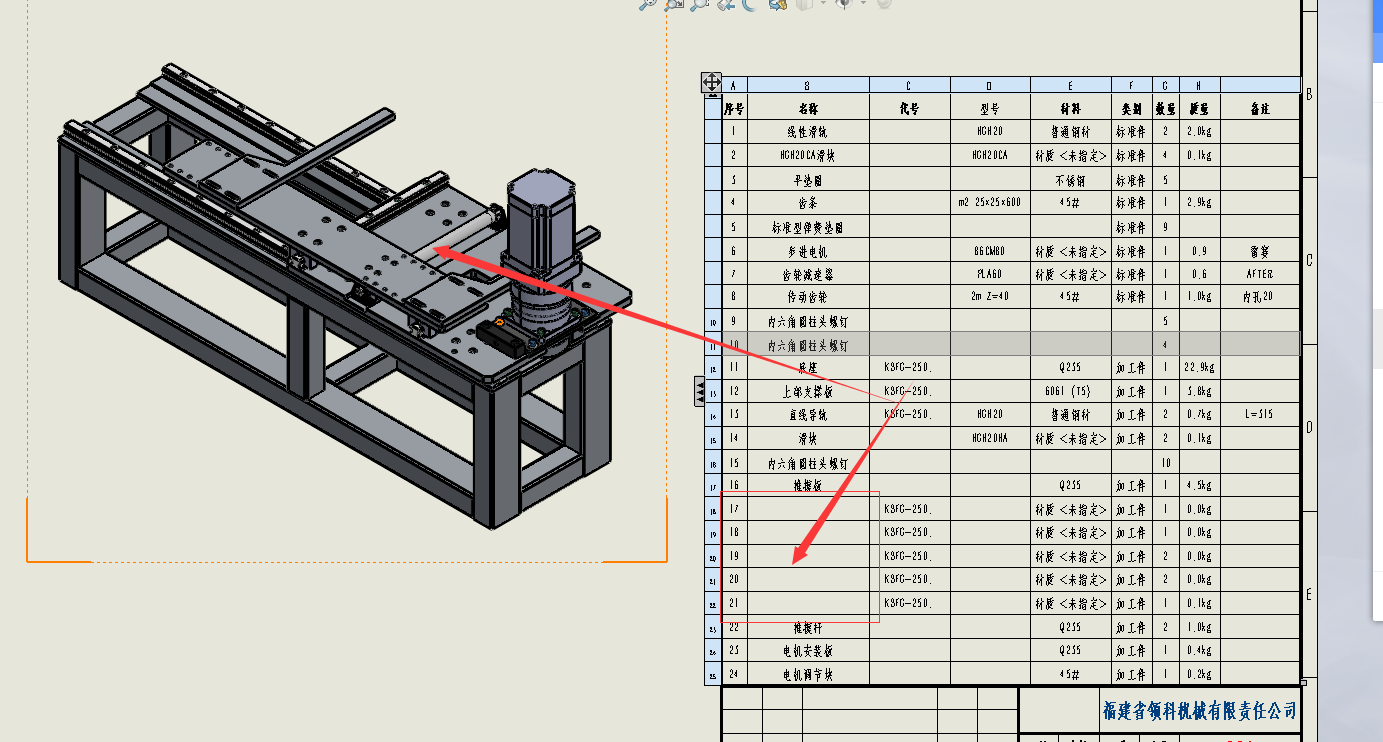

大家好！這個材料明細表紅色框里五個零件是亞德客下的氣缸裝配體里的，我其他裝配體要分到零件顯示，這個氣缸裝配體怎么單獨頂層顯示？謝謝！ ...

回復

風之鯤 發表于 2021-3-29 21:49:02

搞成裝配體就可以了

未來第一站 發表于 2021-3-29 19:05:57

前面說的做成子裝配體，插入明細表時選頂層。

zx65606 發表于 2021-3-29 17:05:43

zx65606 發表于 2021-3-29 15:18
配置-屬性-隱藏

這樣在總明細表，就可以顯示一個單獨氣缸了。


參與人數 2	威望 +2	收起理由
水水5	+ 1
未來第一站	+ 1	熱心助人，專業精湛!

月晚123 發表于 2021-3-29 16:36:06

在組件里選中改氣缸的所有零部件-右鍵-生成新的子裝配體-打開新生成的子裝配體-另存為

wer119505 發表于 2021-3-29 15:29:49

可以先做成一個裝配體，你這是直接在裝配體里挨個零件組裝的吧

zx65606 發表于 2021-3-29 15:18:31

配置-屬性-隱藏
