謝謝樓主分享

月晚123 發表于 2021-3-29 16:59
你可以嘗試將其中一個零件改為可旋轉狀態，然后用鼠標轉動它，使其螺紋差不多完成配合，然后測量其基準面夾 ...

我想問下是圖形和螺旋線哪個是主體，是圖形固定不動按照螺旋線走，           還是螺旋線不動，圖形按照螺旋線走。  這句話可能不嚴謹但是是兩種情況。

沒有配合的面太多，軟件會報錯的！

你可以嘗試將其中一個零件改為可旋轉狀態，然后用鼠標轉動它，使其螺紋差不多完成配合，然后測量其基準面夾角，根據此數值調整起始角度即可。
當然，如果你在繪制階段就考慮這個就更簡單了

月晚123 發表于 2021-3-29 11:40
調節螺旋線起始角度也可以的

不對啊  為什么調初始角度，圖型不變化

嘻嘻嘻嘻嘻12341 發表于 2021-3-29 10:07

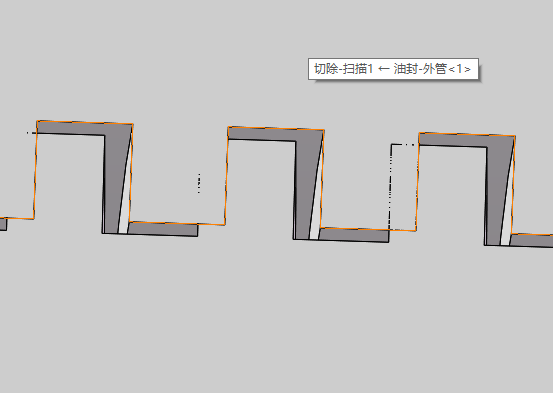

我大概知道哪里的問題了，應該是掃描圖形的平面不是同一個平面。有辦法將平面變成共面嗎。

調節螺旋線起始角度也可以的

我大概知道哪里的問題了，應該是掃描圖形的平面不是同一個平面。有辦法將平面變成共面嗎。

用裝飾螺紋線呢
