a32916 發表于 2021-3-25 17:15
垂直度，你要哪個方向的垂直度？

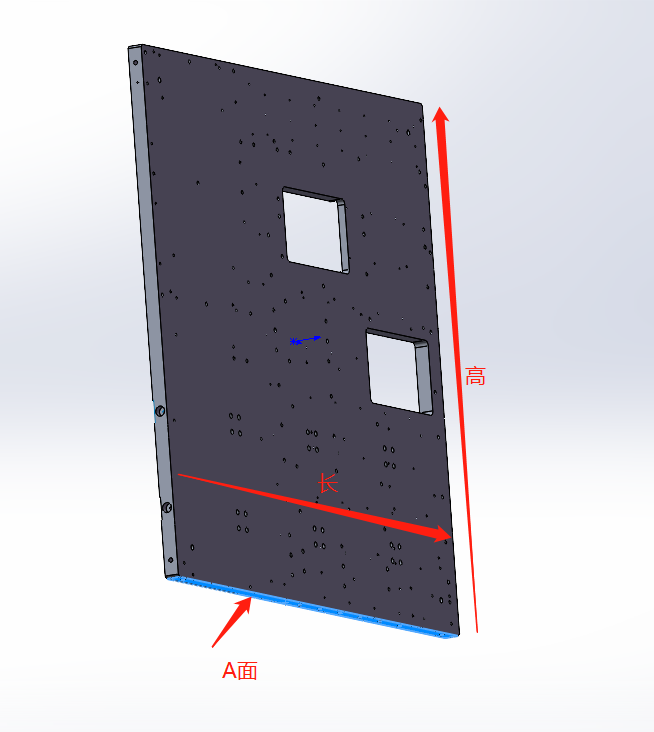

肯定是長于高組成的面，垂直于A面。

垂直度，你要哪個方向的垂直度？

以安裝面為基準吧，擔心不好做的話，長的那邊可以分段出來加工，好好看看機械手冊零件結構設計那一塊

遨游者 發表于 2021-3-25 08:20
就是說選高跟長其中數值大的那個進行國標中選擇相應垂直度嗎

首先，對設計工程師來說，要假設一些前提條件，這樣討論問題才有意義。
例如假設：你設計的零件是裝到機器上面的（整機的一部分），那么你需要考慮以下幾個問題
1. 零件安裝問題，安裝面或者定位面（平面貼合--基準標注為平面，或者軸孔貼合--基準標注為Φ或者軸心）就可以作為基準，基準要根據設計意圖來定，不是隨便定的
2. 設計要求和測量，比如你垂直度給出了具體的數值，加工完之后就需要測量了，測量就跟你標注的基準密切相關了，不同的基準標注導致不同的測量方法和結果

沒有零件都是要裝配到整體中的，以哪個面為基準要綜合考慮，單一零件同時要考慮加工裝夾問題。
如果這是一個單獨零件，個人建議以所謂的高為基準。

我覺得是，想要求甲垂直于乙，就以甲的尺寸為基準值查公差值。你可以假設甲乙兩個尺寸相差很大，就明白應該以哪個尺寸為基準值差公差值了。
燃鵝，這只是我猜的，你應該好好去查查手冊。

根據實際出發，哪個尺寸位置需要保證的，作為基準面。

遨游者 發表于 2021-3-25 08:20
就是說選高跟長其中數值大的那個進行國標中選擇相應垂直度嗎

假如以A面為基準面，圖示面為控制面，圖示面相對A面 的垂直度 為高方向（范圍公差帶）

韓寒11 發表于 2021-3-24 20:01
最長的為基準

就是說選高跟長其中數值大的那個進行國標中選擇相應垂直度嗎
