這圖你看得懂么？

查看數: 8104 | 評論數: 16 | 收藏 0
關燈 | 提示：支持鍵盤翻頁<-左 右->
    組圖打開中，請稍候......
發布時間: 2021-3-13 21:07

正文摘要:

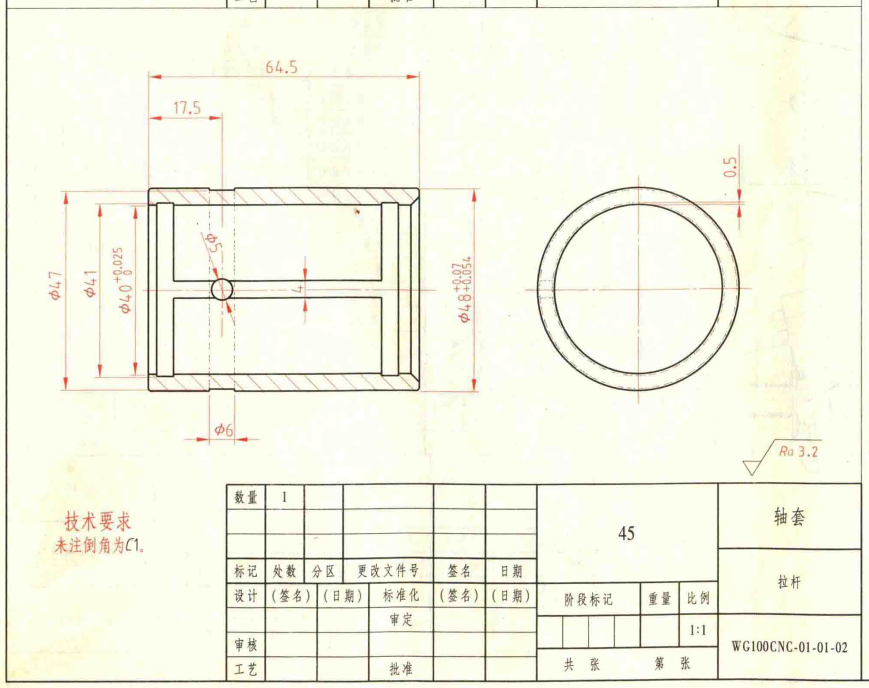

中間寬度為4的那個是什么結構？而且尺寸也不全吧。

回復

947435019 發表于 2021-3-15 17:02:37
是少了槽的軸向尺寸，定位及長度都沒給
遠祥 發表于 2021-3-14 14:48:16
這是無油襯套嗎。為什么挖這么多油槽？？
無敵小蔣 發表于 2021-3-14 10:47:20
論壇都是高手
awolfbee 發表于 2021-3-14 09:30:07
油槽。車床可以充當沖床，拉床，插齒機，滾齒機，等等。
Dreaming___snai 發表于 2021-3-14 08:47:59
油槽
cxc0701 發表于 2021-3-13 23:46:55
  原圖那個 ф6有可能是標錯了的，那里應該沒有孔http://www.ytsybjq.com/forum.php?mod=attachment&aid=NTE2NzkyfDQ5Njk0M2I5fDE3NTMwNjAwNTZ8MHw%3D

點評

這軸套你用坐標標注，你是學機械的嗎  發表于 2021-3-14 04:22
cxc0701 發表于 2021-3-13 23:13:09
我理解是這樣的，有幾處少法，大約給的尺寸









點評

應該就是這種結構了  發表于 2021-3-14 00:01
未來第一站 發表于 2021-3-13 22:37:58
確實卻不少尺寸。
宅克森 發表于 2021-3-13 22:31:24
曉昀 發表于 2021-3-13 22:20
坐標圖中與fai5孔“相交”的結構在外圓柱面上寬5mm的槽。

這圖我是越來越看不懂了，這個寬5的槽我看不出來。
而且下面那個標了Φ6，里面虛線卻是完全貫穿的，不應該是寬6的槽么？如果是Φ6的孔，不應該是虛線啊

點評

寬6個的槽子  發表于 2021-3-14 06:13
