鏈傳動中避免使用過渡鏈節的主要原因是什么？

查看數: 4892 | 評論數: 6 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2021-3-4 23:13

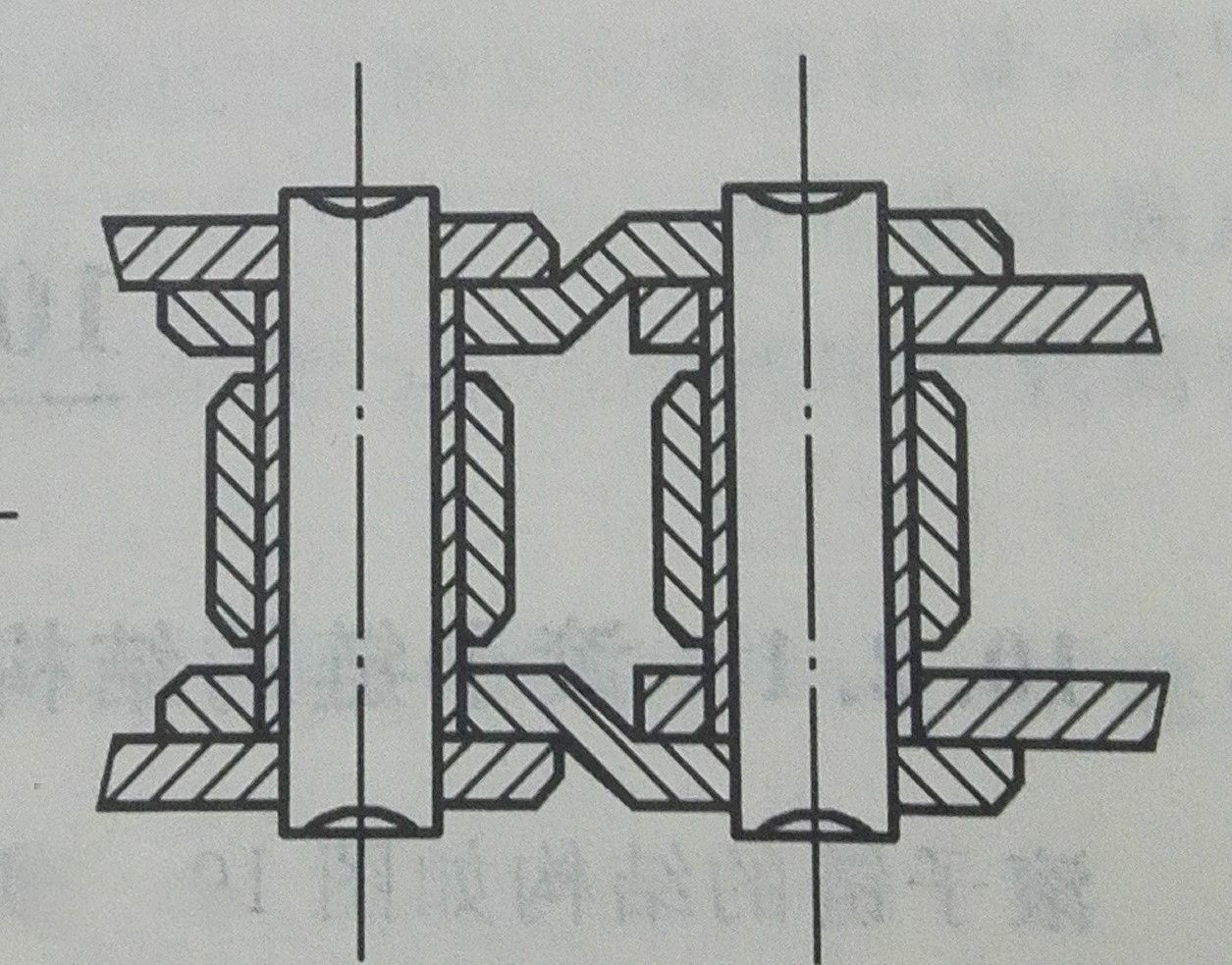

當鏈節數為奇數節時才采用過渡鏈節，而過渡鏈節的形狀易產生彎矩，減小鏈條的強度。這個彎矩指的是什么啊？能用圖說明嗎？

回復

田田田田田 發表于 2021-3-5 20:07:11

wn464574401 發表于 2021-3-5 10:57
你這圖都給出來了，還需要問嗎。。。
圖中正常直的鏈板只受左右方向的拉力，且共線；
而那個彎的鏈板有兩 ...

明白了謝謝！

277741987 發表于 2021-3-5 14:39:04

受力圖你畫出來，就知道是否有彎矩了

wn464574401 發表于 2021-3-5 10:57:47

你這圖都給出來了，還需要問嗎。。。
圖中正常直的鏈板只受左右方向的拉力，且共線；
而那個彎的鏈板有兩處拐彎，兩端力不共線。
所以你說彎矩是哪里來的？

xushengewei 發表于 2021-3-5 08:45:02

過渡鏈接主要是為了調整長短的，然后整個鏈條強度下降，就這樣

wugehaoniu 發表于 2021-3-5 08:17:58

期待中。。。。

科技的瘋狂 發表于 2021-3-5 08:09:40

彎的抻直了,直的帶彎了
