齒輪齒條機構求教

查看數: 7350 | 評論數: 15 | 收藏 2

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2021-3-2 16:27

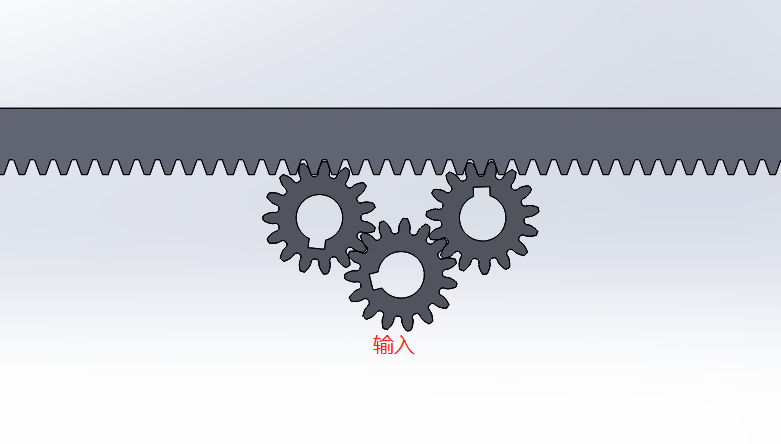

有個位移平臺想用齒輪齒條機構，動力伺服電機加減速器，往復精度0.1以內。1.如果驅動齒輪和齒條直連，實現0.1的難度大不大。 2.用圖中所示，中間加兩個惰輪，會不會更有利于調整齒輪齒條間隙（我的想法是惰輪一個向 ...

回復

懶懶的高貴 發表于 2022-5-11 11:20:00

學習下

遠祥 發表于 2021-3-4 21:39:08

這種結構其實也是有缺陷的！

未來第一站 發表于 2021-3-3 20:43:14

2#5#都說的不錯，單齒可以用斜齒，雙齒消隙有非常成熟的機構，可以查查。

move3309 發表于 2021-3-3 08:51:11

尚未茍且發表于 2021-3-2 16:37
精度0.1不難達到，
類似的機構，兩個惰輪是同軸的布置的。兩個惰輪之間有兩種連接方式，一種是錯開很小角 ...

中心距定死，根據背隙大小調整兩片齒輪錯開的角度，螺釘鎖死，必要時打銷子固定。

fanxx2000 發表于 2021-3-3 08:48:47

論壇大神很多！膜拜！！！

wugehaoniu 發表于 2021-3-3 08:19:36

謝謝分享。學習學習

wangyan43 發表于 2021-3-3 08:13:33

一氣八百里發表于 2021-3-2 17:44
水平移動用斜齒，上下移動用直齒，精度5絲左右沒問題

精度可達到5絲嗎，這么高？

一氣八百里 發表于 2021-3-2 17:44:25

水平移動用斜齒，上下移動用直齒，精度5絲左右沒問題

同問? 發表于 2021-3-3 08:50

為什么上下移動不用斜齒輪？發表于 2021-3-2 19:46

魍者歸來 發表于 2021-3-2 17:44:08

方案1：選擇（成品的）精密齒條組

方案2：選擇消隙齒輪
