一個簡單但突然轉不過彎的問題

查看數: 18012 | 評論數: 45 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2021-3-2 09:06

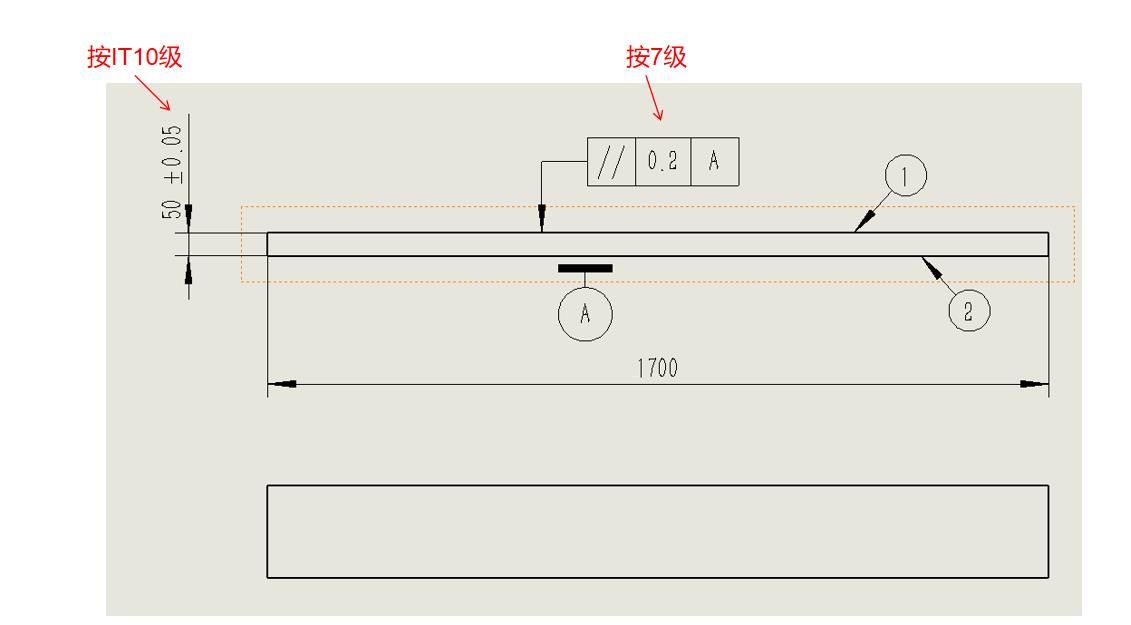

如圖一細長件，如果要同時追求（1）、（2）兩平面之間的尺寸公差和平行度，則50尺寸即使按IT10級也是+-0.05=0.1，而上下兩面的平行度按7級選也為0.2，那豈不是尺寸公差高于形位公差么？如此問題有三： 1、尺寸公差一 ...

回復

ctx6688 發表于 2021-4-26 16:56:43

尺寸是要大于形位公差

17671166321 發表于 2021-3-13 11:21:52

各抒己見，尺寸公差和形位公差不沖突，但按照樓主舉例的標注方式，形位公差標注出來并沒有什么意義，所以還是要以實際用意出發來限制尺寸！

nomadyking 發表于 2021-3-12 21:48:34

1、根據材料，鋼件可以，要熱處理去應力等等工藝會穩保起見；
2、形位公差和尺寸公差不同，但機加工時，一般會同時考慮。細長的物件，會彎，所以直線度平面度更難，加工好沒拿下來的時候的平行度和拿下來后的是不同的。

liu20668 發表于 2021-3-12 14:45:48

ISO和GB標準：公差第一條，就是獨立原則，尺寸公差和形狀公差無關，若要有關系，需要標準包容關系圈E符號；ASME標準：第一是包容原則，默認是尺寸公差包括形狀公差。若要表示獨立，需要標注圈I。

福蘭卡叔叔 發表于 2021-3-10 15:36:09

湯圓園發表于 2021-3-9 14:56
公差合理選用與正確標注

非常好的資料，感謝分享

福蘭卡叔叔 發表于 2021-3-10 15:30:03

湯圓園發表于 2021-3-3 09:15
一般就是這個解釋了，我想大家看的也是這個吧！

請問這是什么書籍上的？

C_J 發表于 2021-3-10 13:24:27

湯圓園發表于 2021-3-9 14:56
公差合理選用與正確標注

太感謝了！

湯圓園 發表于 2021-3-9 14:56:15

C_J 發表于 2021-3-9 13:21
請問，這本資料是？

公差合理選用與正確標注


C_J 發表于 2021-3-9 13:21:35

湯圓園發表于 2021-3-3 09:15
一般就是這個解釋了，我想大家看的也是這個吧！

請問，這本資料是？
