wugehaoniu 發表于 2021-2-28 08:23
抱著鋁管的位置夾緊不給滑動，讓鋼絲繩動態分布受力。這樣會不會好些

目前就是這樣的

抱著鋁管的位置夾緊不給滑動，讓鋼絲繩動態分布受力。這樣會不會好些

詹姆斯007 發表于 2021-2-27 22:24
這個機構不可能吊到垂直狀態。
你仔細看看左右兩端的滑輪位置、和吊鉤滑輪的位置，肯定會傾斜一個角度。

我沒有說明白，平臺上有一個小絞車，可以把鋁內筒從孔洞中提出，并且可以當做牽引繩拉住鋁管。

yc1990717120 發表于 2021-2-27 14:43
樓主好：
      1、不能用滑輪，繩索豎直方向分力不同，中間力大兩邊力小。改為固定式，
      2、繩索要 ...

改為固定式不好從豎直狀態變為水平狀態比較麻煩。
分開的那幾個滑輪已經固定在鋁管上了。

a32916 發表于 2021-2-27 13:13
你這只有兩根繩子受力應為你不能保證這繩子長度正好保證每根都受力

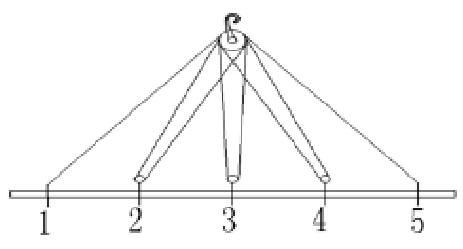

鋼絲繩是同一根鋼絲繩，會在滑輪或滑輪組上滑動，所以可以保證每根繩都受力，大小相同，方向不同

ww550334020 發表于 2021-2-27 12:10
換熱器之類的吧，直覺上感覺是中間低向下彎的，實際要算了，不能當剛體處理，管子本身也有一定彈性，還要考 ...

實際情況是管子不怕彎，管子內部的東西怕彎。

這個機構不可能吊到垂直狀態。
你仔細看看左右兩端的滑輪位置、和吊鉤滑輪的位置，肯定會傾斜一個角度。

樓主好：
      1、不能用滑輪，繩索豎直方向分力不同，中間力大兩邊力小。改為固定式，
      2、繩索要帶花籃螺栓，調節各段總長度，包括繩索受力后彈性形變也應考慮在內；
      3、安全裝置，要有牽引繩，還要防管件滑脫

tntk 發表于 2021-2-27 13:03
因為鋼絲繩的拉力相同，所以豎直方向的分力就不同了。假設鋼絲繩拉力為F，
最中間鋁管部分受力可以認為 ...

為什么每根鋼絲繩的拉力相同的，只能說你每根鋼絲繩的抗拉強度基本一致，承受的最大拉力基本相同。可沒人告訴你每根繩上的力一定是一樣的，要不你掛個幾個彈簧秤測一下？
