鋁制鈑金件上壓鉚螺柱

查看數: 6744 | 評論數: 15 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2021-2-23 10:36

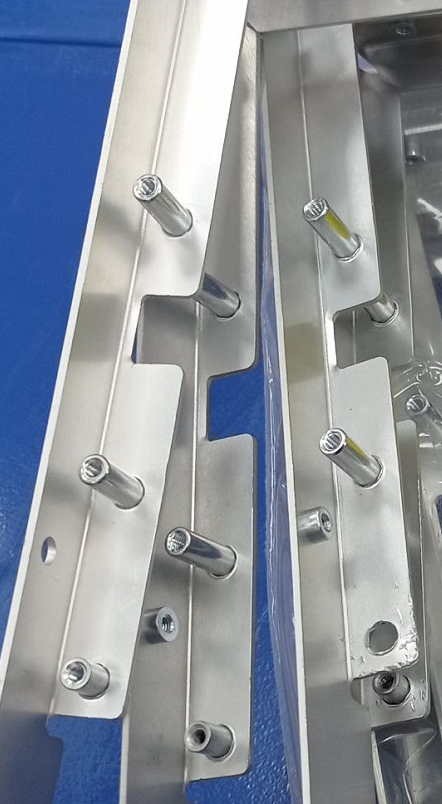

本帖最后由哭哭555 于 2021-2-23 10:43 編輯請問，鋁制鈑金件上壓鉚的鐵鍍鋅螺柱存在掉落的情況，這種情況如何處理較好

回復

鐘sir. 發表于 2021-2-24 07:55:45

防彈蝸牛發表于 2021-2-23 17:30
圖片看不大清，大概提一下思路：
板材料要盡量擠入鉚接件1.參考一下PEM的壓鉚螺母產品結構，擠出板料的 ...

謝謝您，我再把這個思路跟鈑金廠說一下

防彈蝸牛 發表于 2021-2-23 17:30:15

哭哭555 發表于 2021-2-23 13:25
只是正常的擰螺絲，按理說不應該受力有問題

圖片看不大清，大概提一下思路：
板材料要盡量擠入鉚接件1.參考一下PEM的壓鉚螺母產品結構，擠出板料的同時保留足夠大的臺階或者鋸齒邊容納板料

2.和鈑金廠確認一下壓鉚下治具的孔徑。看照片感覺有相當一部分料被擠入下模具孔內了，懷疑孔偏大。

大蘿卜 發表于 2021-2-23 14:09:48

哭哭555 發表于 2021-2-23 13:36
好的，謝謝您，跟鈑金廠溝通一下，聽說是運輸途中就出現掉落的情況，估計是鈑金廠工藝的問題

你鋁板多厚的？用的壓鉚螺母（柱）是多大的？

探索流星 發表于 2021-2-23 14:00:11

找找鋁合金壓鉚螺柱，再點焊加固

鐘sir. 發表于 2021-2-23 13:36:57

大蘿卜發表于 2021-2-23 13:34
六邊形，背面帶壓鉚毛邊等等都可以

好的，謝謝您，跟鈑金廠溝通一下，聽說是運輸途中就出現掉落的情況，估計是鈑金廠工藝的問題

大蘿卜 發表于 2021-2-23 13:34:31

六邊形，背面帶壓鉚毛邊等等都可以

鐘sir. 發表于 2021-2-23 13:25:25

防彈蝸牛發表于 2021-2-23 12:59
壓鉚件一般會帶六角形底板的，沿壓鉚方向承受單向拉力話，除非板件破壞，一般沒問題
你這個是不是受力方向 ...

只是正常的擰螺絲，按理說不應該受力有問題

鐘sir. 發表于 2021-2-23 13:24:40

曉昀發表于 2021-2-23 12:44
我們壓鉚的孔是六角孔。

鋁制底板，六角孔不會掉落的嗎

防彈蝸牛 發表于 2021-2-23 12:59:06

壓鉚件一般會帶六角形底板的，沿壓鉚方向承受單向拉力話，除非板件破壞，一般沒問題
你這個是不是受力方向有問題
