求助!普通三軸加工中心，1、再平面上銑斜槽、斜面問題/2、品字槽怎么銑

查看數: 6245 | 評論數: 6 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2021-2-5 21:03

本帖最后由 lxc169 于 2021-2-5 21:08 編輯接觸機加工較少，有兩個疑問在心頭，第一 a、先立銑，二次裝夾，調整角度，再銑嗎？ b、或者只用一次裝夾，換能調整角度的刀？第二、這種品字槽怎么加工？ ...

回復

韓寒11 發表于 2021-2-6 21:39:45

lxc169 發表于 2021-2-5 21:26
謝謝，改變工件的夾持角度與角度動力頭實際生產中哪個使用率高？另外前者是不是需要二次裝夾了？
...

如果圖紙要求允許的情況下，是可以二次裝夾的，當然了，使用角度動力頭一次裝夾是最好的了，但是角度動力頭的價格可是不菲啊

曉昀 發表于 2021-2-5 22:29:43

第三個圖片的T型槽在立銑上就能加工。

lxc169 發表于 2021-2-5 21:26:06

韓寒11 發表于 2021-2-5 21:21
在平面上銑槽，可以通過改變工件的夾持角度來完成，或者是使用角度動力頭。
品字形槽可以使用T型刀具來加工 ...

謝謝，改變工件的夾持角度與角度動力頭實際生產中哪個使用率高？另外前者是不是需要二次裝夾了？

lxc169 發表于 2021-2-5 21:21:53

冷月梧桐發表于 2021-2-5 21:12
1.圖紙問題，CNC無法清角2.看不明白
3.T型銑刀/線切割

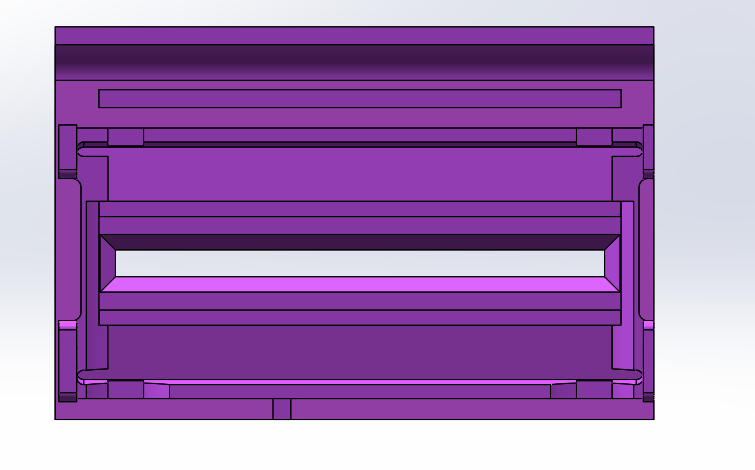

圖1圖2表示一個零件，內倒角有些沒畫，但看這個5度的斜面和兩端的斜槽呢？

韓寒11 發表于 2021-2-5 21:21:35

在平面上銑槽，可以通過改變工件的夾持角度來完成，或者是使用角度動力頭。
品字形槽可以使用T型刀具來加工，或者線切割

冷月梧桐 發表于 2021-2-5 21:12:07

1.圖紙問題，CNC無法清角2.看不明白
3.T型銑刀/線切割
