豎直布置的空心軸和實心軸如何連接緊固

查看數: 9099 | 評論數: 18 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

LW96

發布時間: 2021-2-4 08:57

正文摘要:

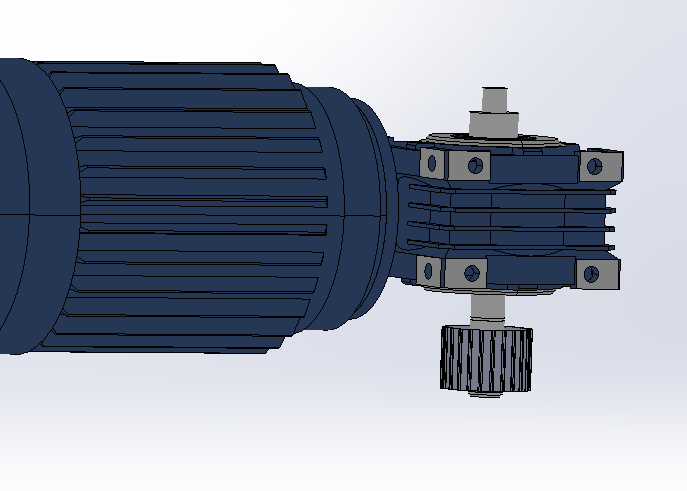

各位大佬好，小弟第一次單獨設計非標設備，遇到一個難題。具體如下：減速器廠家提供的是空心軸的輸出端，我的使用條件是輸出端豎直布置，下面連接一個同步帶輪，上面需要連接一個增量式的旋轉編碼器。我的設想是這 ...

回復

LW96 發表于 2021-2-9 09:51:22

水水5 發表于 2021-2-8 17:01
一般不建議這樣玩。

老鐵，怎么玩，求教

水水5 發表于 2021-2-8 17:01:12

一般不建議這樣玩。

LW96 發表于 2021-2-8 14:58:08

遠祥發表于 2021-2-8 10:12
找到相關適用轉接的軸承座，才能實現中轉。

老鐵，沒明白你說的意思

遠祥 發表于 2021-2-8 10:12:37

找到相關適用轉接的軸承座，才能實現中轉。

LW96 發表于 2021-2-7 09:00:27

wswker 發表于 2021-2-5 11:45
一般情況下，軸是不能動的，所有你可以分析一下軸向力情況，如果有很大的竄動可能性需要軸肩擋板等固定，否 ...

謝謝指點

我這就去找下相關資料

wswker 發表于 2021-2-5 11:45:48

一般情況下，軸是不能動的，所有你可以分析一下軸向力情況，如果有很大的竄動可能性需要軸肩擋板等固定，否則時間長軸會磨損，如果有振動的狀況，根據編碼器考慮是否加緩沖，軸向力不大也可以用擋圈，要考慮重力
壓簧應該是考慮軸向余量，一端固定定位，一端彈簧力浮動，可以抵擋一定軸向力
你可以官網下載個skf軸承手冊或其他軸類設計的資料，看下，原理都類似
以上是個人的理解，供參考

978440414 發表于 2021-2-5 11:28:38
