請問各位大佬，這個是什么機構可以在25mm左右gao范圍，手輪控制四根立柱tong升降1....

查看數: 8115 | 評論數: 14 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2021-1-23 19:54

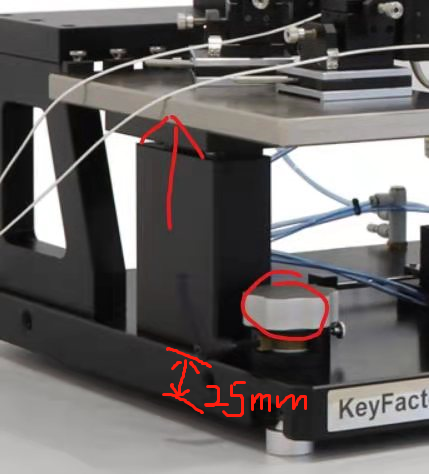

如圖示，請問各位大佬這是個什么升降機構，可以在高度25mm空間范圍內安裝，并且手輪旋轉可以實現四根立柱同時升或者降10mm？

回復

未來第一站 發表于 2021-1-25 19:50:44

蝸輪蝸桿帶動連桿凸輪？

大白小白 發表于 2021-1-25 14:07:11

Dreaming___snai 發表于 2021-1-25 08:48
就是四根柱子附近各配置一個凸輪，凸輪行程由你設計，四個凸輪之間用連桿相連接組成平行四邊形機構保證運 ...

必須蝸輪了。

Dreaming___snai 發表于 2021-1-25 08:48:55

dachao322 發表于 2021-1-24 12:08
大佬，能否指點迷津？

就是四根柱子附近各配置一個凸輪，凸輪行程由你設計，四個凸輪之間用連桿相連接組成平行四邊形機構保證運動同步，驅動用氣缸或者像大小白說的蝸輪蝸桿

dachao322 發表于 2021-1-24 22:18:58

東海fyh126 發表于 2021-1-24 21:06
機床墊鐵了解一下，，，，，

謝謝您，我去查查

東海fyh126 發表于 2021-1-24 21:06:26

機床墊鐵了解一下，，，，，

dachao322 發表于 2021-1-24 20:11:48

譬如朝露發表于 2021-1-24 18:10
你好像只拍了一根柱子，另外三根柱子呢？我猜，四根柱子按平面分布成正方形？

不好意思，確實是我疏忽，是四個柱子組成正方形

譬如朝露 發表于 2021-1-24 18:10:33

你好像只拍了一根柱子，另外三根柱子呢？我猜，四根柱子按平面分布成正方形？

大白小白 發表于 2021-1-24 16:30:57

Dreaming___snai 發表于 2021-1-24 08:31
凸輪加平行四邊形機構

蝸輪蝸桿+偏心輪+平行四邊形。

dachao322 發表于 2021-1-24 12:08:55

Dreaming___snai 發表于 2021-1-24 08:31
凸輪加平行四邊形機構

大佬，能否指點迷津？
