一種平臺上下移動機構疑問

查看數: 7514 | 評論數: 16 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2021-1-19 20:28

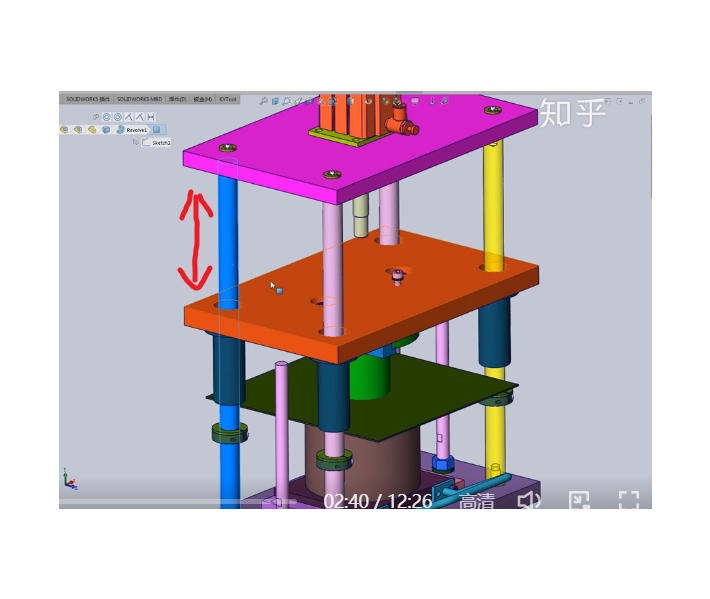

今天看自動化設計講解，想起以前設計的一款手動上下移動平臺的機構，那時候感覺4根柱子安裝后，平臺移動到中間還很順利，移動到頂端就非常的卡，后來直接把對角柱子的螺絲松掉才能上下往返活動。想問問大家有什么改 ...

回復

大白小白 發表于 2021-1-21 22:35:45

葉小龍發表于 2021-1-20 14:01
藍色板下，4根導柱固定的套，取消掉會怎樣呢

機器散架了

葉小龍 發表于 2021-1-20 14:01:44

kayex 發表于 2021-1-20 12:24
最近我也做了個類似的，其中一頭用這種活動的就行了

藍色板下，4根導柱固定的套，取消掉會怎樣呢

wugehaoniu 發表于 2021-1-20 13:44:10

平行度或者垂直度檢查看看

kayex 發表于 2021-1-20 12:24:52

最近我也做了個類似的，其中一頭用這種活動的就行了

葉小龍 發表于 2021-1-20 11:21:23

煙雨江南66 發表于 2021-1-20 09:49
還有，四導柱的比兩導柱的穩定的多！

如果我做成4根導柱配上導套上下活動，怎4根導柱位置精度改怎么控制呢，要不然上下位置容易卡死呢

shentu 發表于 2021-1-20 10:12:09

精度達不到，越多越卡。

煙雨江南66 發表于 2021-1-20 09:49:01

還有，四導柱的比兩導柱的穩定的多！

煙雨江南66 發表于 2021-1-20 09:48:15

葉小龍發表于 2021-1-20 09:42
我想模具行業也是4根導柱上下活動，是因為模具精度做的很準嗎

模具行業通俗做法是灌膠，你了解下就知道了

葉小龍 發表于 2021-1-20 09:42:51

wn464574401 發表于 2021-1-20 09:40
1、只用兩根導桿
2、為了保證支撐/導向剛度加粗導桿
3、加長滑動軸承

我想模具行業也是4根導柱上下活動，是因為模具精度做的很準嗎

模具的導柱導套精度要比你的高好多發表于 2021-1-20 10:08
