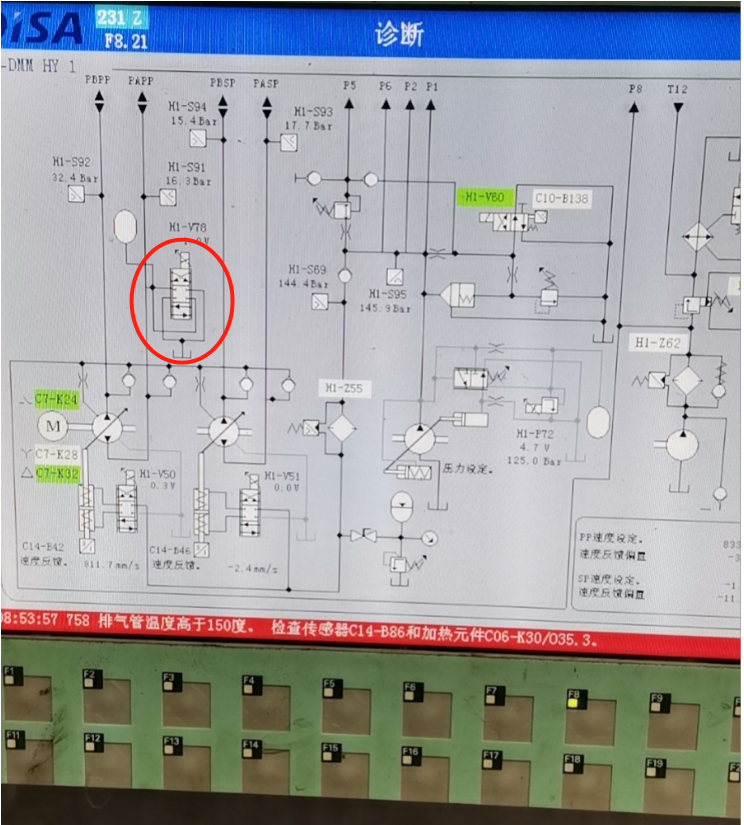

請大家?guī)兔忉屢幌逻@個圖或者各個符號代表什么？？非常感謝，

查看數: 2255 | 評論數: 6 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2021-1-14 09:40

本帖最后由小可2015 于 2021-1-14 10:56 編輯如果是電磁閥請說明什么類型的電磁閥，謝謝（除了圓圈里的其它圖例什么意思）

回復

nickshen 發表于 2021-1-14 14:52:41

遠祥發表于 2021-1-14 14:47
怎么看出來它是三位的，一般都是三位五通電磁閥的！

圖上不是畫著嘛

遠祥 發表于 2021-1-14 14:47:15

|nickshen發表于 01-14 10:42三維四通電磁換向閥

怎么看出來它是三位的，一般都是三位五通電磁閥的！

nickshen 發表于 2021-1-14 10:42:29

三維四通電磁換向閥

湯圓園 發表于 2021-1-14 10:30:26

閥就是普通的換向閥，這線路畫的完全不通的嗎，不管怎么變向進出口就是同一個，只是為了蓄能器泄壓?jiǎn)?

魍者歸來 發表于 2021-1-14 09:54:50

就是普通的電磁閥，只不過符號畫錯了。（也可能是畫圖的有意為之）

哪畫錯了發表于 2021-1-14 09:58

曉昀 發表于 2021-1-14 09:48:51

三位四通電磁閥，換向閥。

你找一本液壓原理或者氣動方面的書籍，里面有液壓氣動元件的圖例和解釋?zhuān)劝炎罨镜呐靼自偕钊雽W(xué)。發表于 2021-1-14 13:16

其它圖例都有什么，前輩？謝謝發表于 2021-1-14 10:57
