找一種工業用的擋光并可以伸縮省空間的窗簾結構

查看數: 2938 | 評論數: 6 | 收藏 0
關燈 | 提示：支持鍵盤翻頁<-左 右->
    組圖打開中，請稍候......
發布時間: 2021-1-11 13:02

正文摘要:

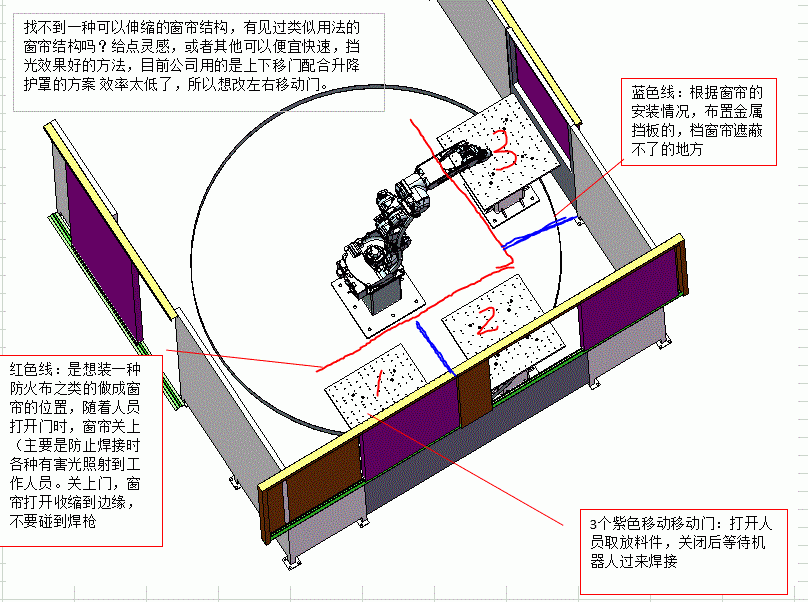

本帖最后由 探根究底 于 2021-1-11 16:00 編輯 各位道友：   如下彩圖 是新的設計，目前在找一種隨左右移門打開，布簾自動拉上，門關閉 布簾自動收縮，不占太多空間的結構。   因環境惡劣， ...

回復

瑞very 發表于 2021-1-12 13:10:49
側滑門改成90度朝內開門，開門同時遮光。

點評

不行哦 1有工作臺夾具等 開門軌跡上容易干涉 2 側面的光檔了 人正對面的反射光怎么辦？  發表于 2021-1-30 07:49
wx_c57kw5nu 發表于 2021-1-12 10:59:34
布局本來就有問題，看到過別人做的，是圓盤，2分割，圓盤中間遮擋，人工放料的位置根本看不到對過焊接的工位。焊完圓盤旋轉過來焊。

點評

布局是工藝過程和所需工位決定，不是我想怎么布就怎么布。  發表于 2021-1-30 07:50
遠祥 發表于 2021-1-12 10:23:30

點評

不是解決移門的問題哦 但謝謝你的結構展示 以后可能會用到  發表于 2021-1-30 07:51
遠祥 發表于 2021-1-12 10:23:00
可以考慮用氣缸和線性滑軌的方式，之前我設計過一組。氣缸行程800長，如圖

點評

為了降低成本 和減少不必要的結構 沒有這么用 改用鋼絲繩了，如果我的方案失敗了 我就嘗試下 常規使用氣缸的方式  發表于 2021-1-30 07:52
iseebb 發表于 2021-1-11 13:45:31
借鑒民用的自動窗簾結構. 可以用氣動來驅動. 或者同步帶+電機也行.

點評

有點復雜，就想用桿直拉，像在家里拉窗簾的那種，但是家里的收縮占空間還是太大了，最好是類似卷簾加個可以自動收起來的結構 ，靠彈簧等。 不能太占空間，越小越好 不然影響機器人軌跡  發表于 2021-1-11 15:58
zhufeng_hgp 發表于 2021-1-11 13:31:36
同步帶帶動窗簾
