基準板怎么固定好？

查看數: 5205 | 評論數: 17 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2020-12-25 08:15

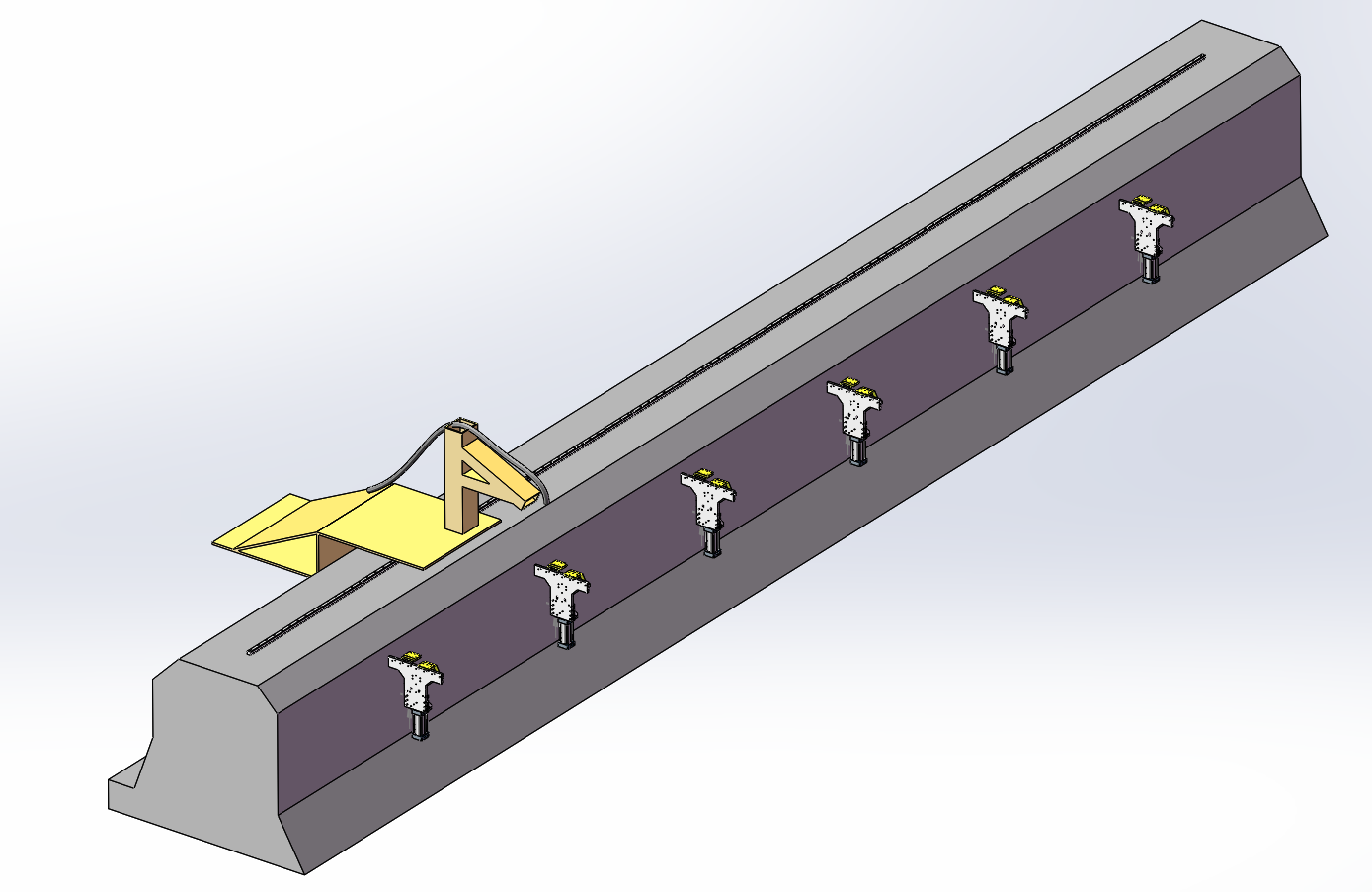

工作臺上的所有設備都安裝在一塊基準板上，基準板以什么方式固定在線軌的焊接機架上，才能保證統一精度呢？請各位設計大師給點意見，謝謝！ ...

回復

曉昀 發表于 2021-1-4 14:46:44

我叫劉有福發表于 2021-1-4 13:38
小姐姐還得問問你定位止口是不是就是限位臺？

對，就是做限位用。

滌生81428 發表于 2021-1-4 14:40:39

這種超長距離的，你如果從加工方面來做的話，成本可能會很高，建議考慮做安裝調試工裝，做好一個基準面，其他的都以調試工裝為基準來做

我叫劉有福 發表于 2021-1-4 13:44:29

親您咋解決了？？我想學習學習

我叫劉有福 發表于 2021-1-4 13:38:46

曉昀發表于 2020-12-25 10:08
固定的話，那就設計定位止口。

小姐姐還得問問你定位止口是不是就是限位臺？

煙雨江南66 發表于 2020-12-29 09:24:11

遠祥發表于 2020-12-29 07:37
我們這邊設計留3毫米的間隙，三個方向的調節靠增加抽減墊片來實現。

這種調整方式有點煩

遠祥 發表于 2020-12-29 07:37:25

我們這邊設計留3毫米的間隙，三個方向的調節靠增加抽減墊片來實現。

xuanyi0110 發表于 2020-12-28 13:44:16

鋁型材換成一塊兒L板，L板和夾爪精確固定，L板另一端與你的焊接機架連接，如果機架加工面好就做成兩個方向可調如果不好就要多點調整然后鎖死

未來第一站 發表于 2020-12-26 11:54:23

可上下左右調整的長孔。

煙雨江南66 發表于 2020-12-25 13:03:29

getdone 發表于 2020-12-25 11:35
型材是沒有精度的啊？我這里要0.1mm的精度。

直線導軌下面安裝的基準板精度足夠就可以了，跟型材關系不大
