端子切斷，及搖料機構，求各位大神指點一下

查看數: 4020 | 評論數: 6 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2020-12-22 14:24

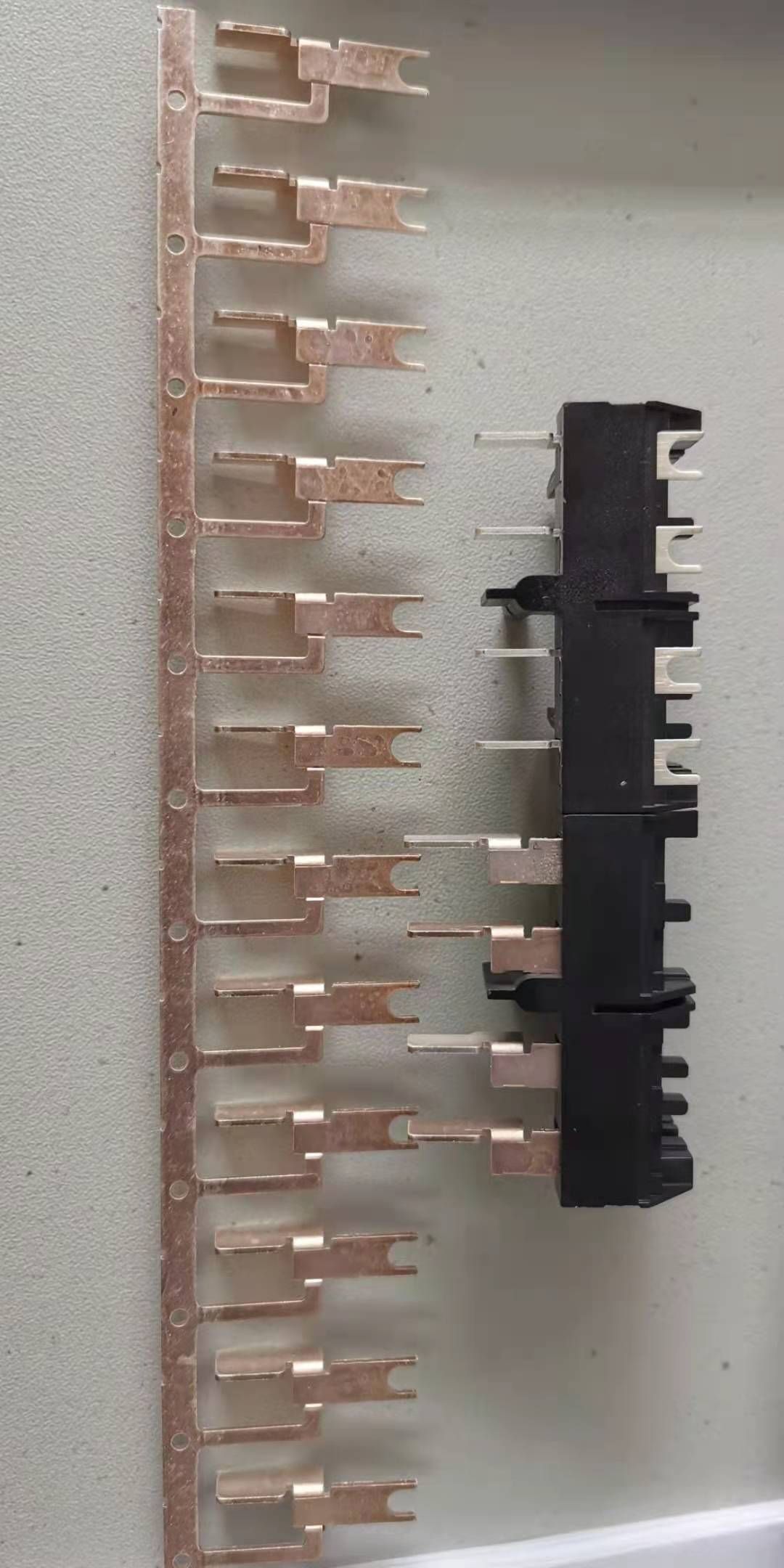

正在設計插端子組裝設備，如圖，分別是料帶，成品，預插半成品，因料帶間距和插入塑膠后間距不一樣，且有一個端子被塑膠柱子擋住了，在不把廢料搖下來的前提下無法預插進去，端子的厚度0.8mm，求各位大神指點一下， ...

回復

Cavalier_Ricky 發表于 2020-12-25 22:41:05

很多很多年前玩過的機構：

編帶前端設置帶夾具附件的鏈條，夾具間距就是塑料柱子的插口間距，然后，就是加特林機槍的玩兒法了。

塑料柱子的供料速度多塊，這個機構的速度就能多快。

關鍵是，“閉著眼睛干活兒”，很便宜，很精準。

就算搞30套夾具，一套就算是100塊錢，也就3000塊錢。

珍惜3454 發表于 2020-12-23 08:56:15

端子的移動可以用伺服電機實現pin位距離的移動

馭心稻草 發表于 2020-12-22 15:49:53

ruanmingqin0220 發表于 2020-12-22 15:34
普通靜音端子機（不算模具）也就2000左右的價格，這種沒見過，自己某寶問下賣靜音端子機的商家，或許會有意 ...

非常感謝，我去淘寶看看去

馭心稻草 發表于 2020-12-22 15:48:44

機械小白270 發表于 2020-12-22 14:54
做套模具切料，ccd檢測，振動盤上料組裝，測試（人工？）打包

嗯，非常感謝，其實流程知道怎么做，就是具體實施的細節有點發從下手

ruanmingqin0220 發表于 2020-12-22 15:34:34

普通靜音端子機（不算模具）也就2000左右的價格，這種沒見過，自己某寶問下賣靜音端子機的商家，或許會有意外發現

機械小白270 發表于 2020-12-22 14:54:15

做套模具切料，ccd檢測，振動盤上料組裝，測試（人工？）打包
