發布時間: 2020-12-18 11:19

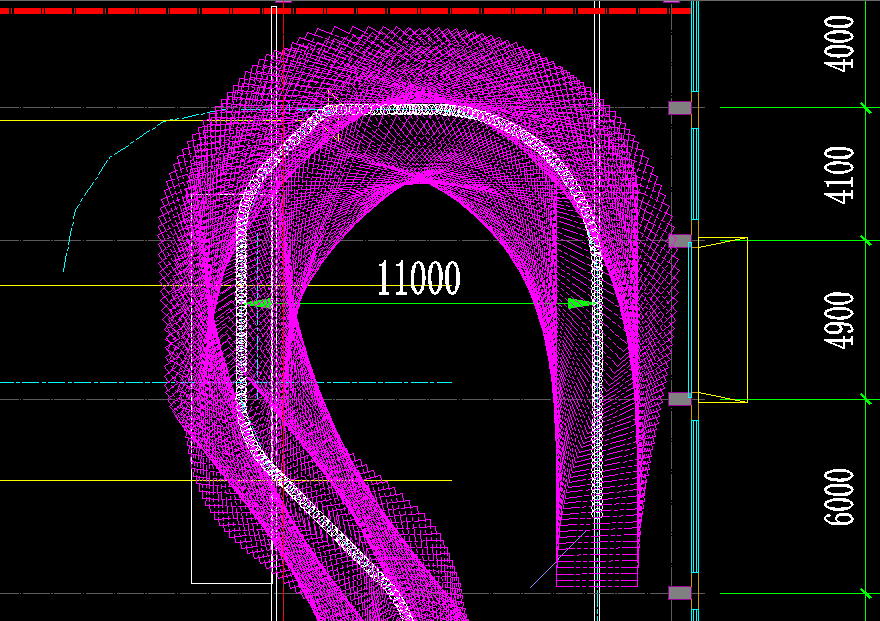

正文摘要:工作中經常遇到一個工件沿著指定路勁轉彎，想知道工件掃過的區域，避免與設備干涉。 看到別人有這個插件直接生成這樣的圖，有前輩知道這個插件叫什么，哪里有嗎？ ... |
| 哈哈，不錯。學習啦 |
| 學習一下 |
| 這是神馬軟件造型出來的圖形？？ |
| 進來學習 |
| 3D時代了，一般直接三維運動仿真，設置干涉報警。非要二維表示，三維軟件也可以生成叫"包絡"的零件，那就是你掃過的區域。 |
千年獨酌 發表于 2020-12-18 16:56 沒錯，三維軟件我也是按這個辦法模擬，就是要在CAD里表現出來的話比較麻煩 |
后感風格 發表于 2020-12-18 15:58 確實，這兩種軌跡肯定不會完全一樣，在我常用的三維建模軟件里，用運動仿真模塊，建立約束兩點在曲線上的運動副，追蹤運動軌跡。簡單模型還好，復雜模型得看電腦給不給力了。 |
千年獨酌 發表于 2020-12-18 14:39 謝大佬回復，不過這個東西原理我不是太懂，只是應用。 我理解的沿曲線陣列，應該是一個圖形的某一個點（比如中心）沿著曲線移動，傾斜度就根據法線旋轉。但是我實際的是圖形上有個兩個點在曲線上移動，就好像兩個銷軸將一個物體固定在導軌上，這兩個的軌跡是有區別的。 |
哈哈 |
