請教如何在2x2mm區域內夾持直徑0.4mm左右的探針產品的方法

查看數: 14929 | 評論數: 41 | 收藏 0
關燈 | 提示：支持鍵盤翻頁<-左 右->
    組圖打開中，請稍候......
發布時間: 2020-12-8 14:54

正文摘要:

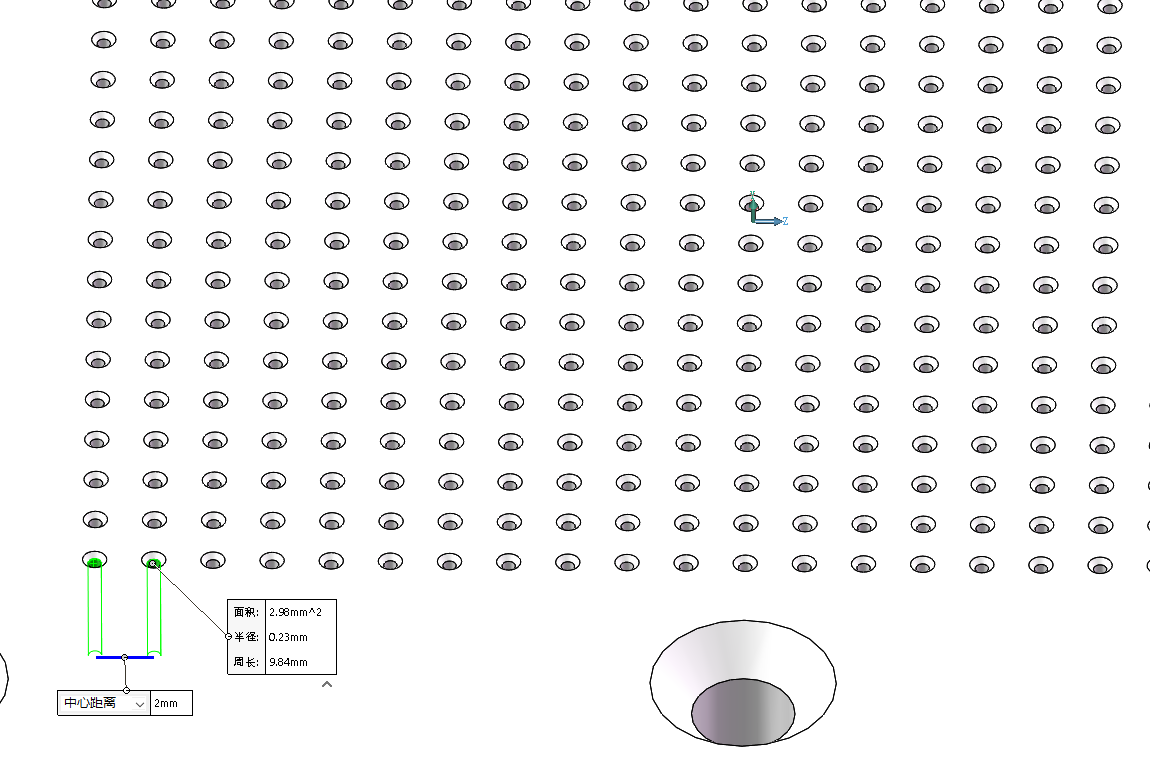

如圖片所示，板上孔與孔之間間隙2mm，每個孔上面放滿了直徑0.2-0.8mm不等的圓柱體探針產品，長數毫米。 因為產品小，且產品之間間隙太小，要在這么狹小的區域內夾持產品相當困難。 故請教各位大神，有沒有一些好的結 ...

回復

華華咧 發表于 2020-12-16 11:28:19
可以看懂。呵呵
展翅飛翔2018 發表于 2020-12-16 09:47:20
產品本來就小，為什么還要放在孔里面存放呢？自己給自己找難題，換個盤存放不行嗎？

點評

不行，因為探針必須放進另一處同樣狹小的孔里面進行二次加工（進行組裝和鉚接），并不是放回此板的孔中，我只是懶得作更多解釋而已。  發表于 2020-12-16 14:49
童子智少 發表于 2020-12-16 08:32:02
mrmbb1314 發表于 2020-12-14 08:07
怎么把針準確地放回孔里也是個問題

管子對準孔很容易的吧

點評

那就真空吸  發表于 2020-12-16 15:42
即使磁鐵有小型的通過加電/斷電來加磁和斷磁，也不能保證沒有殘留的磁力會吸住探針，不能保證探針能掉出管子。  發表于 2020-12-16 14:45
制造商 發表于 2020-12-15 16:19:25
真空吸行不行？

點評

如果能做到定點取放就行  發表于 2020-12-16 08:01
mrmbb1314 發表于 2020-12-14 08:07:23
童子智少 發表于 2020-12-12 14:29
磁鐵下面加一根比孔大一點的管子，針吸進管子里。

怎么把針準確地放回孔里也是個問題
童子智少 發表于 2020-12-12 14:29:50
磁鐵下面加一根比孔大一點的管子，針吸進管子里。
王宏安75 發表于 2020-12-11 17:59:22
電磁鐵
mrmbb1314 發表于 2020-12-11 10:49:50
瘋狂的三極管 發表于 2020-12-11 10:24
可以參考圖片中的結構。根據產品的夾取要求（有無劃傷，硬度等等）設計脹套的加持力大小。可以考慮將脹套做 ...

謝謝！請問這個漲套和O型圈的夾持力大小如何調節呢？

點評

明白，謝謝！  發表于 2020-12-11 13:56
如果是整體的脹套，加持力主要是脹套自身的變形和O型圈的張力，如果是分體的，加持力就是O型圈的張力了。你這個工況應該0.6-0.8線經的O型圈就可以啦  發表于 2020-12-11 11:41
瘋狂的三極管 發表于 2020-12-11 10:24:11
可以參考圖片中的結構。根據產品的夾取要求（有無劃傷，硬度等等）設計脹套的加持力大小。可以考慮將脹套做成分體的，加持力完全依靠O型圈。




類似設計

類似設計

點評

脹套結構可以這樣，把脹套分成四部分（可以是不等分的），其中一個對稱的兩部分做成固定的，內孔尺寸與產品留間隙公差，起定位作用；另一側對稱部分可以是分離浮動的，用來加持產品，材料用有硬度的耐磨非金屬。  發表于 2020-12-11 10:29
wugehaoniu 發表于 2020-12-10 08:18:11
美思路，看看大神怎說
