圓管上料求助

查看數: 6663 | 評論數: 8 | 收藏 0
關燈 | 提示：支持鍵盤翻頁<-左 右->
    組圖打開中，請稍候......
發布時間: 2020-12-7 18:38

正文摘要:

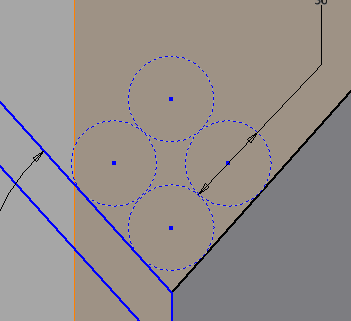

圓管來料為一捆一捆的，暫且按50根估算，長度6米，直徑30mm。 目的是把一捆捆的圓管上料至切管機上，一次上四根，且要布置成附件的放置形式，因為切管機是四根一起切，而且只有擺成附件的示意造型才可以被切管機的夾 ...

回復

不變の永遠 發表于 2020-12-8 12:05:26
做一個夾子，氣缸推動上下，先上升收料，然后下方的時候放到V槽中并收攏圓管，然后推出




衡955 發表于 2020-12-8 10:14:21
圍觀下
suks 發表于 2020-12-8 08:47:52
suks 發表于 2020-12-7 19:51
來料怎么樣，人工or自動?
可以做個帶四個過孔（棱型）的工裝，上料時先穿過工裝導向

從上面放



點評

您這個也是個好主意。感謝老鐵。  發表于 2020-12-8 10:56
Cavalier_Ricky 發表于 2020-12-8 02:44:52
這么細長的玩意兒，揪一頭，不管三七二十一，撿出四根，先放進兩個鐵輪子的V型槽內，鐵輪子沒轉幾下，就成你要的截面形狀了，而且是從頭到尾，除非管料彎得離譜。

兩個輪子的直徑該是多少，軸間距該是多少，不用計算，二維草圖里就能畫出來。

莫非，你也在用Inventor？

點評

感謝老哥。好主意。 確實，inventor，用了七八年了。  發表于 2020-12-8 10:53
wanghy 發表于 2020-12-7 23:01:02
wanghy 發表于 2020-12-7 21:14
分四次上料，一根一根擺上去，不就很容易擺成這個形狀了嗎？

新買的料都是一捆一捆的，沒有人規定你用的時候還必須是一捆一捆地用。一捆絕不僅是四根。肯定要拆包，那么就是一根一根地上料了。管子上料我們以前做過。就是一根一根上的料。
Leocao 發表于 2020-12-7 22:45:59
四根一起放上去是不是自動就是這個樣子？
wanghy 發表于 2020-12-7 21:14:10
分四次上料，一根一根擺上去，不就很容易擺成這個形狀了嗎？

點評

兄臺開玩笑了。呵呵  發表于 2020-12-7 22:21
suks 發表于 2020-12-7 19:51:33
來料怎么樣，人工or自動?
可以做個帶四個過孔（棱型）的工裝，上料時先穿過工裝導向

點評

圓管是一捆一捆的。應該是行吊一捆一捆吊過來的。 怎么樣讓他穿過工裝？一根一根穿？那又是如何變成一根一根的？ 請指點迷津  發表于 2020-12-7 21:42
