先確定是內壓還是外壓：內壓參看3452.2的表12 外壓看3452.2的表13。軸向密封壓縮量看槽深，槽直徑略小于o形圈外徑即可。

中山楊 發表于 2020-12-7 18:44
建議不要照搬手冊，O形圈的壓縮量跟本身的硬度是有關的，之前接觸一個產品用的EPDM，70度的，壓縮量只有12% ...

想學習下手冊

公眾號留言選取

好詳細的討論

電磁閥不就是這么用的密封圈么？

之前做過一個機構也是這樣的O型圈放置方式。只要壓縮率達到推薦范圍，通氣后基本不會發生泄漏，壓縮率和就和你的沉孔的深度以及配合有關了。
沉孔的直徑及公差根據所選的O型圈，再參考密封圈設計手冊。選一個大致的值就行了。我并不是完全按照設計手冊上的值來設計的。
目前使用穩定，無泄漏。

|機器畫家發表于 12-07 20:41只有研究機械之禪，才能打破思想上的藩籬，才能想怎么用就怎么用。

機械之禪是什么

2011ayoon 發表于 2020-12-9 08:19
那你最好就是按國標樣式設計成槽，可以上端面做內徑臺，下端面做外徑臺
深度基本合適，直徑有點偏小，安 ...

好的，謝謝前輩

機械小白270 發表于 2020-12-8 09:03

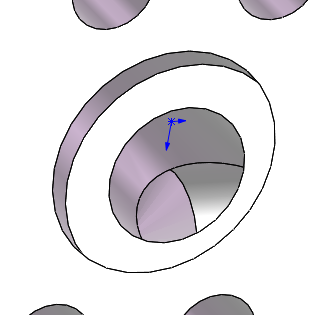

我是不需要閥的，是兩個塊孔道連接保證連接面不泄露的所以我目前考慮的是直徑33.4深2.4（小了可以改，大 ...

那你最好就是按國標樣式設計成槽，可以上端面做內徑臺，下端面做外徑臺
深度基本合適，直徑有點偏小，安裝時會有點麻煩，可能會扭，壓力在內側的話，密封圈槽直徑（外徑）應該等于（或者略小一點0.3～0.5）
其實做小了也沒事，只不過是不適合拆裝（拆開最好就換密封圈，因為密封圈壓縮量過大，拆開重裝就不一定保證效果）
