時針 發表于 2020-12-4 11:27

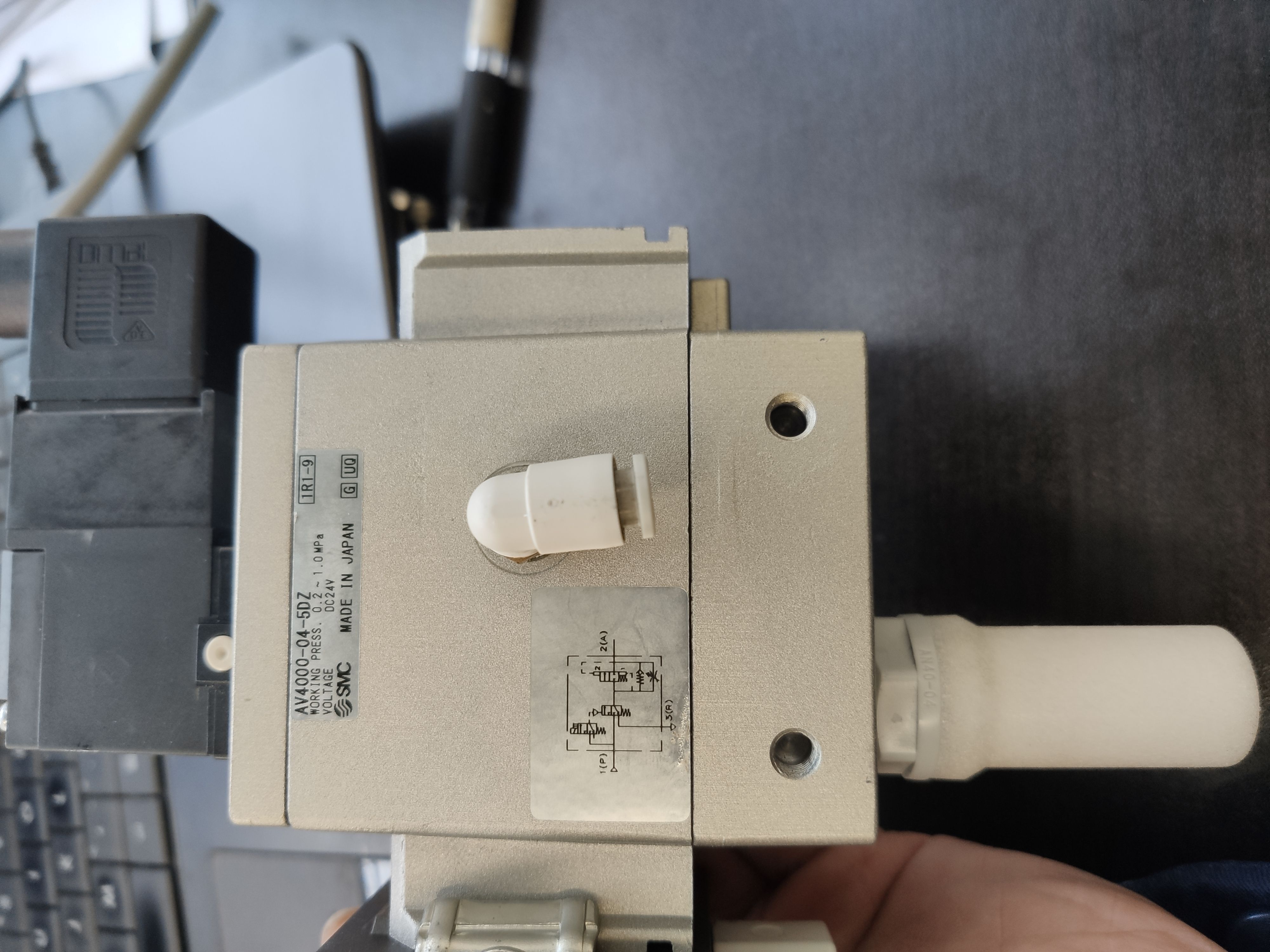

圖片正中的接頭一般接壓力表吧，而且沒通電的話好像進氣路也不應該和消聲器那個口連通吧

是的，我們那個連接的壓力開關。好像和電氣的給的信號有關，通電狀態下是漏氣的，但是電氣給了信號就好了，所以在調試，電氣程序我也看不懂。如果您知道詳細的，請多說明指教，謝了。

圖片正中的接頭一般接壓力表吧，而且沒通電的話好像進氣路也不應該和消聲器那個口連通吧

呵呵，自學成才，可以的！

學習一下

xinshiji666 發表于 2020-11-30 15:25
看起來3樓說的是很有可能的，LZ先排查一下，是否進出氣方向反了！
確認沒有反的話，拔掉出氣口氣管，排除 ...

謝了。沒有反，實際情況是電氣錯了，沒給電，烏龍事件，所以沒有關閉3口。

沒技術的技術員 發表于 2020-11-30 14:40
消音器在哪？按圖看可能進氣口1處壓強沒出氣口2壓強大，導致氣體從2流向3，話說3口是干什么用的，有大佬指 ...

9#大佬介紹了

看起來3樓說的是很有可能的，LZ先排查一下，是否進出氣方向反了！
確認沒有反的話，拔掉出氣口氣管，排除二次回路有回氣的影響。
再看看入口氣壓是否過低。實在不行電話咨詢SMC客服了!
關于8樓說的3口的作用，當關閉此閥時，二次側氣路殘余氣體可快速通過3口釋放，起到殘壓釋放的作用。

消音器在哪？按圖看可能進氣口1處壓強沒出氣口2壓強大，導致氣體從2流向3，話說3口是干什么用的，有大佬指點下嗎？大佬們不要惜墨如金啊。

按照原理圖看，消音器的空氣只會來自于A口
