V型鐵虛擬圓尺寸應怎么標注？

查看數: 6165 | 評論數: 10 | 收藏 0
關燈 | 提示：支持鍵盤翻頁<-左 右->
    組圖打開中，請稍候......
發布時間: 2020-11-23 09:50

正文摘要:

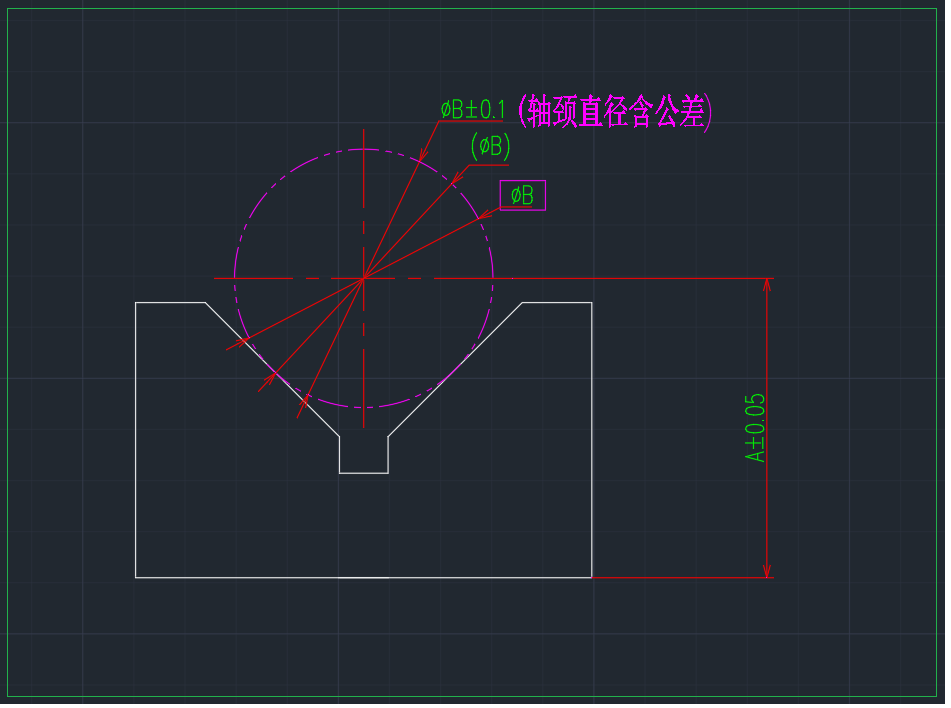

本帖最后由 耶穌愛子 于 2020-11-23 19:57 編輯 V型鐵虛擬圓尺寸應怎么標注？直接標待測圓直徑？還是標參考尺寸？還是標理論正確尺寸？還是其它？為什么？歡迎指教， ...

回復

702736 發表于 2020-11-24 08:59:11
標理論尺寸
wlj0202 發表于 2020-11-24 08:30:41
圓有參考尺寸就行
曉昀 發表于 2020-11-23 20:08:28
耶穌愛子 發表于 2020-11-23 20:03
這個圓是不存在的，因此我覺得不應像尺寸要求一樣標出。但我不確定應給參考尺寸，還是理論正確尺寸，或是 ...

虛線圓給出參考尺寸。

點評

感謝回答  發表于 2020-11-23 22:52
耶穌愛子 發表于 2020-11-23 20:05:42
小馬d 發表于 2020-11-23 16:16
確實是跟圓沒有關系，只是借助這個圓來畫這個V形鐵，畫完之后直接標注V形鐵就可以 啊

沒有這個圓，V型面高度位置不好標注，
耶穌愛子 發表于 2020-11-23 20:03:30
本帖最后由 耶穌愛子 于 2020-11-23 20:06 編輯
曉昀 發表于 2020-11-23 15:34
圓心高度到V型鐵底面的高度距離和精度要求，標注出虛線圓的直徑就可以了。虛線圓的直徑+精度沒有意義。

這個圓是不存在的，因此我覺得不應像尺寸要求一樣標出。但我不確定應給參考尺寸，還是理論正確尺寸，或是其它。
小馬d 發表于 2020-11-23 16:16:41
確實是跟圓沒有關系，只是借助這個圓來畫這個V形鐵，畫完之后直接標注V形鐵就可以 啊
曉昀 發表于 2020-11-23 15:34:52
圓心高度到V型鐵底面的高度距離和精度要求，標注出虛線圓的直徑就可以了。虛線圓的直徑+精度沒有意義。

點評

虛擬圓直徑加括號還是方框？  發表于 2020-11-25 11:28
魍者歸來 發表于 2020-11-23 11:01:56
如果是用標準量棒檢測，那就是給出量棒的代號或者尺寸，給出從量棒外圓（頂端）到V鐵底面的尺寸，簡單粗暴

點評

沒有測量棒，這個圓是三坐標測量時模擬出來的，  發表于 2020-11-23 13:25
譬如朝露 發表于 2020-11-23 10:29:21
拋開應用場景去談精度，就是在耍流氓

點評

既然是要求中心高一致，做為設計圖紙，當然標設計基準了。只是沒你想的那么嚴格，加工時尺寸會轉換成工藝基準的。  發表于 2020-11-23 21:40
要求兩個V型鐵的“中心高”(虛擬圓中心到底面的距離)要一致，此時就要提出比較嚴格的尺寸要求，  發表于 2020-11-23 20:00
我也說的是標注呀？比如我常干的事兒，就是隨便拿根棒放上，對夾緊力沒要求，我就隨便畫個最大最小圓，只要V面能靠上，高個一兩毫米有夾緊間隙就OK。哪管它中心尺寸。你要做什么高精密定位，那也得看你定的是啥  發表于 2020-11-23 14:22
談的是標注  發表于 2020-11-23 13:22
