焊接夾具優化，接著上一篇的問題

查看數: 2952 | 評論數: 6 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2020-11-22 17:50

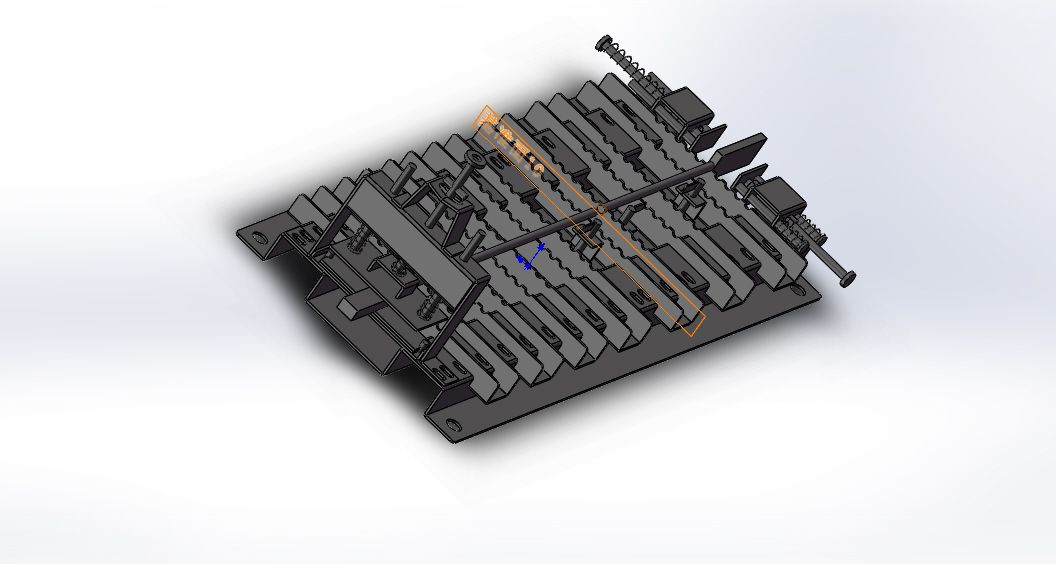

焊接夾具上下側這邊采用墊片的方式調整高度，還有沒有更好的方式。墊料方式移動方便，牢固，缺點精度差。中間夾緊鎖桿采用旋轉夾緊，方便取料，優點結構簡單易加工。三維圖下載鏈接：https://pan.baidu.com/s/10Q ...

回復

811359242 發表于 2020-11-24 08:35:50

就是這種形式，機床調水平用的

揚123 發表于 2020-11-23 17:35:46

|811359242發表于 11-23 14:06<br>那種調整楔鐵，側面擰螺釘調高度怎么樣<br>

兄弟，能不能發個圖片給我。

811359242 發表于 2020-11-23 14:06:16

揚123 發表于 2020-11-23 10:35
螺紋調整下部分空間不夠，不方便調整。有沒有給他一個水平力起到升降作用的裝置。

那種調整楔鐵，側面擰螺釘調高度怎么樣

揚123 發表于 2020-11-23 10:35:02

螺紋調整下部分空間不夠，不方便調整。有沒有給他一個水平力起到升降作用的裝置。

向宏 發表于 2020-11-23 10:01:19

高度調整最好用螺紋加鎖母調整，墊片有階梯

大白小白 發表于 2020-11-22 19:46:59

為何不考慮肘夾？
